树莓派打造《侏罗纪世界》机械迅猛龙：从仿生骨架到AI视觉追踪全解

机械仿真迅猛龙，我梦想中的机械恐龙，诞生于我最爱的宇宙：侏罗纪世界。

项目物料清单

硬件

• Raspberry Pi 3 Model B × 1
• 16通道舵机控制器（如 Adafruit 同类产品） × 1
• 40kg 舵机 × 5
• MG996R 舵机 × 2
• PET-G 耗材 × 2
• USB 转音频模块 × 1
• 螺丝、螺母（M8 / M5 / M4 / M3 / M2） × 100
• 4mm 胶合板 × 1
• 10mm MDF板 × 1
• 8mm 螺纹杆 × 2
• SG90 微型舵机 × 3

软件应用与在线服务

• depthai 操作系统
• Thonny IDE

工具

• 多功能螺丝刀套装
• 36W 激光切割机
• Artillery Sidewinder X2 3D打印机

背景与灵感

迅猛龙（Velociraptor）是上白垩纪（约7500万至7100万年前）的一种掠食性驰龙类恐龙。而我想要的，是把它从化石与银幕中拉进现实，用机械骨骼和 AI 大脑赋予它第二次生命。

以下视频展示了这只机械仿生迅猛龙的测试过程：

这段视频展示了用树莓派驱动的迅猛龙原型机，从概念到现实的全过程。

第一部分：机械构造与传动

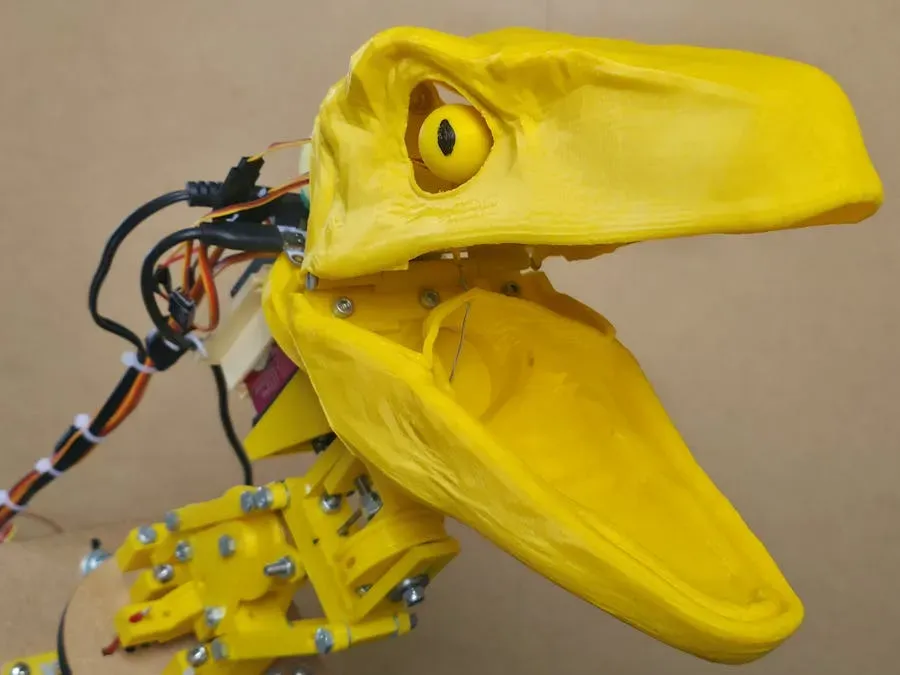

第一步：头部原型——从静态到动态

项目的起点是制作一个可动的恐龙头部。它采用 PET-G 材料通过 FDM 3D 打印而成，但我不想只得到一个静态雕塑，因此从设计之初就集成了可活动的眼球和开合式下颌。从最初的头部原型迭代到最终版本，这个过程十分迅速。

• 软件：全部在 Fusion 360 中完成设计。
• 激光切割：所有 MDF 和胶合板部件由 Ikier K-1 Ultra 36W 激光切割机制作。
• 3D 打印：所有打印件由 Artillery Sidewinder X2 3D 打印机完成。

第二步：脊柱与胸腔——混合骨架

承力骨架采用激光切割的 MDF 和胶合板，配合螺纹杆组装而成。这个方案简单却精巧，它允许轻松调节身体各段间距，同时保持了机器人底盘的刚需。脊椎的主体由四根钢制螺纹杆构成的框架担任，为所有肋骨和舱壁提供精确对齐的基础。

• 分段设计：隔板使整体结构保持有序。
• 稳定性：钢制螺纹杆提供纯塑料无法达到的刚性。
• 混合工艺：激光切割的胶合板与 MDF 舱壁提供高强重比，而 3D 打印的 PET‑G 组件则用于实现复杂的关节、头骨外壳和四肢造型。

第三步：肌腱驱动系统

这是整个项目中最具生命感的动画元素之一。为了避免将沉重的电机直接塞入关节，我设计了一套肌腱驱动系统，使用鲍登线缆（那些白色的管子）作为传力媒介。

• 质量集中：舵机全部安置在身体内部，极大减轻了颈部的转动惯量，使得头部动作更快、更自然。（注：在最终版中，头部运动由安装在头‑颈交界处的舵机直接驱动。）
• 精准牵引：线缆穿过隔板，将舵机摆臂的旋转转化为对头部或颈部特定部位的精确拉力。

第四步：颈部机构——优雅的并联连杆

在我看来，颈部是整个项目最迷人的机械结构。一套连杆机构与万向节组合，不仅让头部在颈部抬升时始终保持水平，还能完成复杂的横向扫描动作。主运动轴采用大扭矩 40kg 舵机，因为力臂很长，扭矩需求极高。

• 多自由度：并联连杆系统赋予颈部多个自由度，确保在垂直运动中头部朝向不变，运动轨迹更自然。
• 低摩擦：所有转动支点处均压入微型法兰轴承，最大限度降低阻力。
• 驱动方式：底盘内的高扭矩舵机通过鲍登式高张力线缆拉动，线缆穿过白色 PTFE 管，这些管子充当抗压外壳，通过专用打印张紧器和连接件固定在胶合板隔板上。
• 机械增益：颈部结构中集成了滑轮形零件，将线缆的直线张力转化为高扭矩旋转运动。

第五步：头骨总成与眼球机构

头骨不仅是外形，更是精密眼球与下颌执行器的外壳。3D 打印的头骨内部预留了密集的电子与机械安装点。

• 眼球追踪：由两个微型舵机倒置并排安装，通过细钢丝推杆控制眼球运动。眼球嵌件采用逼真的竖直爬行类瞳孔图案，视觉真实感大增。
• 下颌驱动：肌腱系统中的一根线缆锚定在下颌，穿过铰链支点，实现低延迟的开合控制。

头骨部件明细：

• 头骨外壳：PET‑G 3D 打印，集成附加执行器安装位。
• 下颌铰链：机械铰链系统，作为下颌转动主轴。
• 钢丝推杆：小直径钢丝连接微型舵机与眼球，支持双眼同步或独立追踪。

第六步：尾部关节与分段控制

尾巴采用多段肌腱驱动结构，从基座的大幅胶合板隔板逐渐收窄至尾端的小型 3D 打印部件。横向弯曲由一根锚定在尾尖的钢缆（肌腱）实现，线缆穿过 3D 打印的导轨和铰链。

• 主驱动：一台 DSSERVO DS3240MG（40kg）高扭矩数字舵机负责尾部动作。
• 结构稳定：舵机固定在胶合板矩形开槽内，并由定制 3D 打印支架锁定，确保重载下无位移。
• 精准限位：端点处使用扎带作为物理限位器，保证横向运动精确且无线缆滑移。

第七步：神经系统与供电

这张实拍展示的是“意大利面阶段”：纷繁的布线。橙色外壳内是树莓派 3 B+，通过专用的 16 通道 PCA9685 舵机驱动器为每颗电机生成 PWM 信号。电源线缆必须承受巨大的电流尖峰，尤其是多颗 40kg 舵机同时启动时。树莓派和全部舵机由一台 ATX 电脑电源统一供电，提供 5V、最大 25A 的稳定输出。

电子控制层经过专门设计，以应对大电流下的稳定需求：

• 主电源：标准 ATX 电源避免多舵机重载同时启动时的电压跌落。
• 舵机驱动器：PCA9685 16 通道 12 位 PWM 驱动器生成平滑的控制信号。

原型机“活”了

最终镜头中，机器人已准备好进行机械测试，标志性的掠食者轮廓展露无遗。我觉得它就像科幻片场里的道具，真实机械的魅力远远超过纯数字特效。

所有部件文件均可复用：塑料组件可通过导出 STL 文件 3D 打印，木质组件可通过 DXF 文件激光切割，而提供的 STP 文件可以直接导入 Fusion360 进一步修改。

第二部分：边缘 AI 控制系统

迅猛龙的大脑不止是机械联动，更搭配了一套基于视觉的边缘 AI 系统，使用 Luxonis OAK‑D 摄像头与树莓派、PCA9685 舵机控制器紧密协作。

环境准备

推荐使用 Raspberry Pi OS（64 位）或专为 AI 优化的 depthai 操作系统。需先下载镜像并写入 SD 卡。

https://drive.google.com/drive/folders/1O50jPpGj_82jkAokdrsG--k9OBQfMXK5

硬件配置（I2C）

PCA9685 通过 I2C 与树莓派通信，该接口默认禁用。使用 sudo raspi-config 进入 Interface Options，启用 I2C，重启后安装 i2c-tools，运行 sudo i2cdetect -y 1 检查是否出现地址 0x40。

安装系统依赖与 Python 开发库：

sudo apt update
sudo apt upgrade -y
sudo apt install -y libopencv-dev libatlas-base-dev
pip3 install opencv-python adafruit-circuitpython-servokit numpy

为使树莓派无需 root 权限与 OAK‑D 通信（使用高质量 USB 3.0 线缆连接），可添加 udev 规则：

echo 'SUBSYSTEM=="usb", ATTRS{idVendor}=="03e7", MODE="0666"' | sudo tee /etc/udev/rules.d/80-movidius.rules
sudo udevadm control --reload-rules
sudo udevadm trigger

系统架构与技术解读

整个边缘 AI 系统由 OAK‑D 摄像头上的 Myriad X VPU 承担神经网络推理（MobileNet‑SSD），完全不消耗树莓派的 CPU 资源。检测到的人员空间坐标通过异步管道送入 PCA9685，生成对应的舵机控制信号。

为保证仿生运动自然顺滑，系统采用了多种运动稳定策略：

• 线性插值：当前位置平滑逼近目标值，避免生硬突变。
• 死区：忽略小于 0.5° 的微小坐标变化，保护舵机齿轮并消除持续抖动。

代码核心模块解析

以下是六个关键代码块的详细说明，完整源码可从文末链接获取。

模块 1：全局配置与动态初始化

定义舵机通道的角度范围、平滑因子与初始位置。所有活动舵机的起始姿态均从该配置表中读出，避免启动时未校准的乱动。

import asyncio
import depthai as dai
from adafruit_servokit import ServoKit
from pathlib import Path
import cv2
import time

SERVO_CONFIG = {
    0: (60, 120, 0.04, 90),
    1: (60, 120, 0.04, 90),
    2: (50, 130, 0.05, 95),
    11: (45, 150, 0.2, 150),
    12: (45, 150, 0.2, 150),
    15: (90, 200, 0.5, 90),
}
TARGET_TIMEOUT = 2.0
kit = ServoKit(channels=16)
target_positions = [SERVO_CONFIG.get(i, (0, 180, 0.5, 90))[3] for i in range(16)]
current_positions = list(target_positions)

模块 2：舵机运动引擎

以大约 50Hz 的频率异步更新所有舵机，将目标角度钳制在安全范围内，并通过线性插值实现平滑过渡。

async def servo_updater():
    while True:
        for channel, config in SERVO_CONFIG.items():
            min_a, max_a, smoothing, _ = config
            target = max(min_a, min(max_a, target_positions[channel]))
            current = current_positions[channel]
            diff = target - current
            if abs(diff) > 0.5:
                new_pos = current + (diff * smoothing)
                current_positions[channel] = new_pos
                kit.servo[channel].angle = new_pos
        await asyncio.sleep(0.02)

模块 3：OAK‑D 视觉流水线

设置彩色相机、MobileNet 检测网络、对象追踪器等节点，并将所有繁重的视觉计算推至协处理器执行。

async def oakd_tracker():
    pipeline = dai.Pipeline()
    nnPath = str((Path(__file__).parent / Path('mobilenet-ssd_openvino_2021.4_6shave.blob')).resolve().absolute())
    camRgb = pipeline.create(dai.node.ColorCamera)
    camRgb.setPreviewSize(300, 300)
    camRgb.setInterleaved(False)
    camRgb.setColorOrder(dai.ColorCameraProperties.ColorOrder.BGR)
    detectionNetwork = pipeline.create(dai.node.MobileNetDetectionNetwork)
    detectionNetwork.setBlobPath(nnPath)
    detectionNetwork.setConfidenceThreshold(0.5)
    objectTracker = pipeline.create(dai.node.ObjectTracker)
    objectTracker.setDetectionLabelsToTrack([15])
    objectTracker.setTrackerType(dai.TrackerType.ZERO_TERM_COLOR_HISTOGRAM)
    xout_rgb = pipeline.create(dai.node.XLinkOut)
    xout_rgb.setStreamName("rgb")
    xout_tracker = pipeline.create(dai.node.XLinkOut)
    xout_tracker.setStreamName("tracklets")
    camRgb.preview.link(detectionNetwork.input)
    detectionNetwork.passthrough.link(objectTracker.inputTrackerFrame)
    detectionNetwork.passthrough.link(objectTracker.inputDetectionFrame)
    detectionNetwork.out.link(objectTracker.inputDetections)
    objectTracker.out.link(xout_tracker.input)
    camRgb.preview.link(xout_rgb.input)

模块 4：决策引擎（大脑）

这是仿生机器人的“狩猎本能”：锁定置信度最高的目标并忽略其他背景人员；若目标丢失超过 2 秒，自动回中进入待机模式。

代码中通过 .tryGet() 非阻塞方式获取数据，确保机械循环不收视觉计算阻塞。

核心行为包括：根据跟踪目标归一化坐标映射为 PAN 和 TILT 舵机角度，并在画面中绘出锁定框与待机提示。完整代码请参考原始项目。

模块 5：主编排

利用 asyncio.gather() 将舵机更新与视觉追踪两个异步任务并发执行。

async def main():
    tasks = [servo_updater(), oakd_tracker()]
    await asyncio.gather(*tasks)

模块 6：入口点与故障保护

运行时按 Ctrl+C 中断后，立即释放所有舵机扭矩，防止电机长时间堵转过热。

if __name__ == "__main__":
    try:
        asyncio.run(main())
    except KeyboardInterrupt:
        for i in range(16):
            kit.servo[i].fraction = None

第三部分：迅猛龙的“视觉”

以下视频展示了 OAK‑D 摄像头视角下，迅猛龙如何锁定和追踪画面中的人员。

第四部分：终章与扩展

仿生迅猛龙的故事暂告一段落。下一步将为它开发更丰富的交互软件，并制作仿生外皮，让它从机械骨架蜕变为完整的生物。但那将是另一场挑战了。

可下载资源

• 头部壳体 FBX 文件（可用于 Blender 导出 STL 打印）： https://hacksterio.s3.amazonaws.com/uploads/attachments/1955833/raptorheadshare_C9wknpUhrj.fbx
• 机械结构 STEP 文件（解压后导入 Fusion360）： https://hacksterio.s3.amazonaws.com/uploads/attachments/1955832/raptormechanics_zzcBIp0C9g.zip
• 完整迅猛龙 FBX： https://hacksterio.s3.amazonaws.com/uploads/attachments/1956981/raptor_vfSfmCWgS8.fbx

电路原理图

全部代码可通过以下链接下载：

https://www.hackster.io/code_files/680667/download
