树莓派CM5工业控制器实现光伏硅锭切割技术突破：十轴同步精度提升50%成本降低

基于树莓派计算模块5的ED-IPC3100工业控制器，实现亚毫秒级多轴同步与微米级切割精度突破

针对某光伏组件制造商在硅锭切割工艺中面临的精度不足与控制延迟难题，树莓派官方认证设计合作伙伴及代理商上海晶珩成功部署了一套基于树莓派计算模块5的工业控制解决方案，实现了硬件投入、设备综合效率及材料损耗三大核心指标的显著优化。

应用方案	树莓派计算模块 5
企业规模	中小型企业
所属行业	工业自动化、可再生能源

上海晶珩科技作为深耕硬件设计、底层固件研发及工业应用整合的高新技术企业，自2017年成立以来，已面向全球市场推出超过170款创新产品，服务客户逾千家。其基于树莓派平台开发的系列化解决方案在工业自动化、人工智能、物联网、新能源及智慧农业等领域获得规模化应用与行业高度认可。

公司不仅提供标准化的树莓派工业产品矩阵，更具备深度定制开发与ODM/OEM制造能力。自2018年荣获树莓派官方设计合作伙伴资质以来，已构建起覆盖上海、武汉、深圳三大研发中心及美国技术支持中心的全球化服务体系，可为跨国企业提供端到端的本地化技术支持。

项目挑战

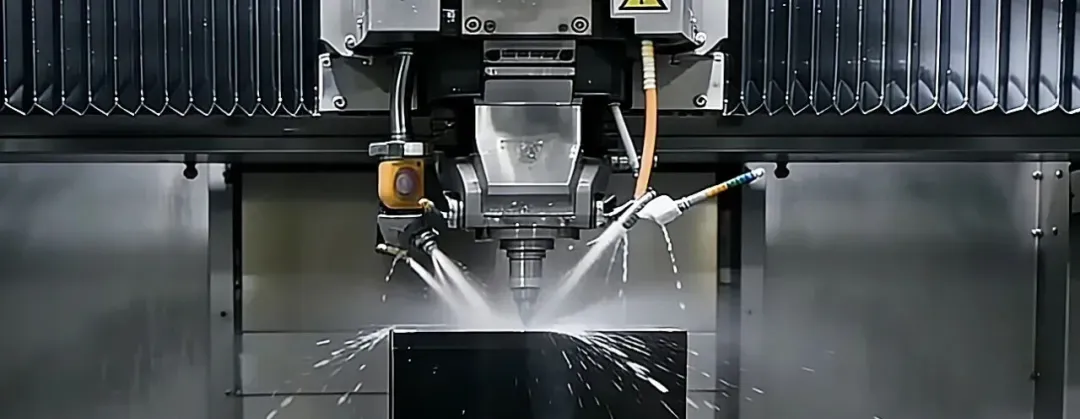

光伏硅锭线切割是太阳能电池制备过程中的关键制程环节，通过高精度多线锯将硅锭剖切成厚度仅为百余微米的硅晶薄片。该工艺的核心技术壁垒在于多轴联动系统必须达到纳米级同步精度——任何微秒级控制延迟或任务调度波动都将打破轴间协同平衡，导致硅片脆裂破损，造成高达数百万的批次性物料报废与经济损失。

客户提出的技术规格极为严苛：需同步控制十根以上运动轴，控制周期压缩至1毫秒，指令响应延迟不得突破50微秒阈值；同时系统必须具备优异的性价比、承载复杂实时运算能力，并能在强电磁干扰的严苛工业现场实现7×24小时无间断稳定运行。传统PLC架构因数据融合能力受限，常规工控机则存在体积冗余与环境适应性短板，均无法匹配此类高端制造场景的需求。

解决方案

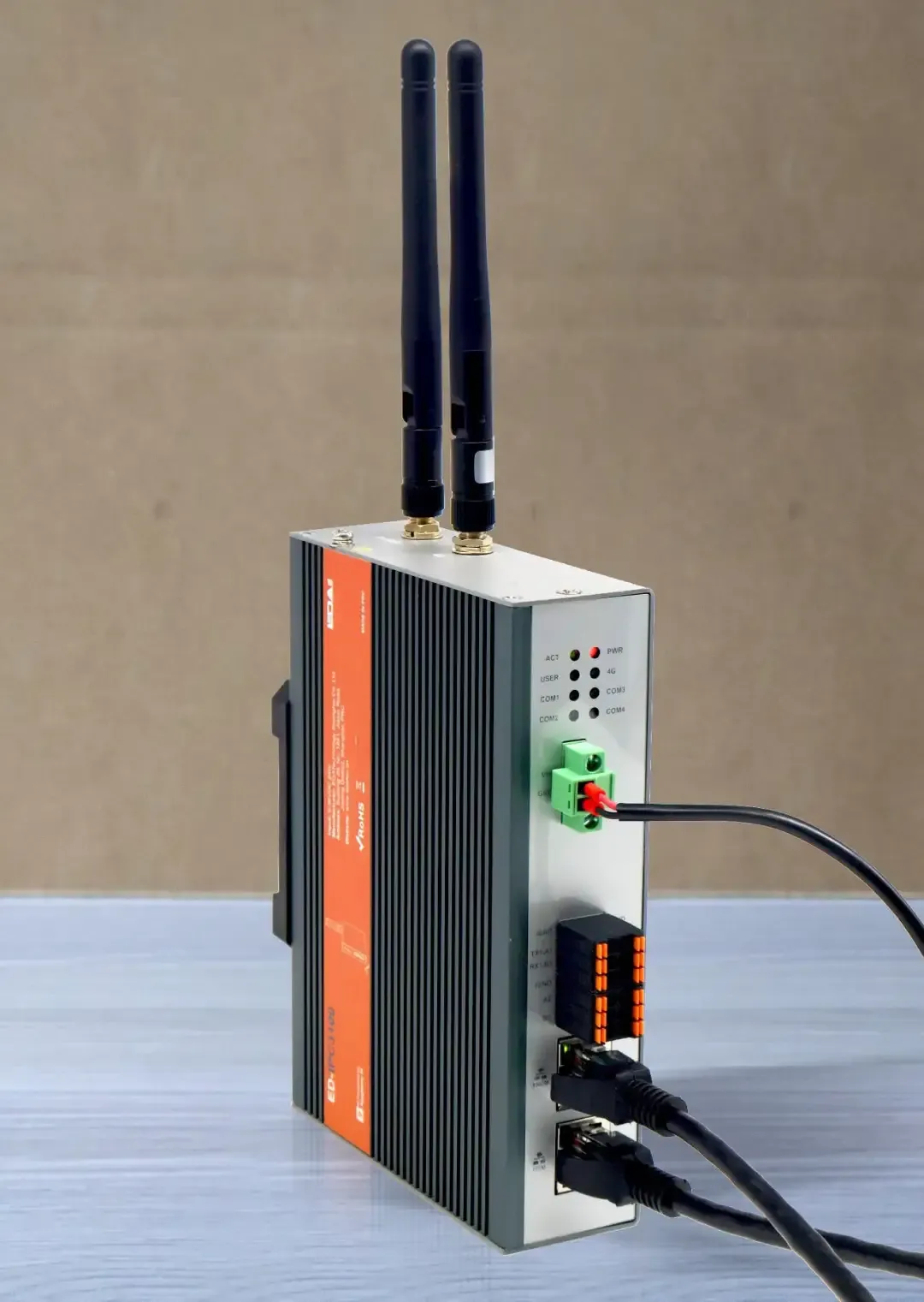

上海晶珩推出的ED-IPC3100工业控制器（edatec.cn/zh/ipc/IPC3100）采用树莓派计算模块5作为核心运算平台，凭借CM5升级的四核Cortex-A76处理器与专用RP1南桥I/O控制芯片的协同架构，可流畅运行CODESYS实时控制内核，将传统硬件直接转化为高性能软PLC系统，从容应对复杂运动控制挑战。

该控制器采用创新的双网口物理隔离设计：独立千兆以太网口专责EtherCAT主站通信，确保多轴联动控制达到亚毫秒级同步精度；百兆管理网口独立承载HMI人机交互、MES生产执行系统及云端平台的数据传输，通过硬件级网络分离彻底避免信息流交叉干扰，保障核心控制指令的绝对优先级。

设备集成多路RS-232/RS-485串行接口，可无缝接入张力传感器、温度控制器等现场工艺仪表，实现既有产线设备的快速兼容部署。

树莓派计算模块5内置于CNC精密加工的铝合金壳体内，外壳本体即构成高效无源散热系统，即使在粉尘、振动、电磁干扰严苛的工业现场持续满负荷运转，仍可保持主频不衰减、性能无降级的稳定表现。

系统预装CODESYS开发环境，支持微秒级线锯张力动态补偿与进给速率自适应调节，构建起从设备端实时控制到企业级数据管理的一体化数字链路。

为何选择树莓派？

上海晶珩选择树莓派计算模块5作为核心平台，关键在于其实现了能效比的跨越式提升，并针对重载工业应用进行了专门强化。CM5充沛的运算资源可稳定支撑CODESYS平台运行复杂算法模型与超过32轴的高密度运动控制，全程保持性能线性输出无衰减。

RP1南桥芯片的确定性实时特性与高速I/O吞吐能力构成核心竞争优势：通过EtherCAT工业总线可扩展至32轴以上同步控制规模，同时维持1毫秒固定控制周期。此类微秒级同步精度在过去仅能通过价格昂贵的专用运动控制器实现。

CM5模组的紧凑尺寸使ED-IPC3100可设计为标准DIN导轨安装形态，完美兼容既有控制柜布局，单台设备可节省超过60%的安装空间。

树莓派基金会承诺的十年以上产品生命周期保障、工业温度范围筛选及完善的软硬件生态体系，也为客户的长周期稳定部署提供了战略级支撑。

应用成效

ED-IPC3100控制器投入产线运行后，为客户创造了多维度的量化收益：

设备综合稼动率攀升至99.9%，充分印证了树莓派CM5在严苛工业环境下的可靠性成熟度；多轴同步稳定性显著增强，切割精度实现微米级突破，硅片良品率提升带动物料损耗直降15%；相较传统高端PLC+工控机分立架构，整体硬件投资成本缩减达50%。

该标杆项目的成功交付，不仅验证了树莓派生态在重型装备制造领域的工程化落地能力，更为上海晶珩深化全球新能源市场布局开辟了战略新航道。
