树莓派GPIO引脚完全指南：从点亮LED到制作机器人的五大玩法
GPIO引脚应该是树莓派上最容易让初学者感到困惑的部分了。曾几何时，我也好奇那些细小的针脚究竟能派上什么用场。在累积了多年的项目测试经验之后，我决定把GPIO的核心工作方式整理清楚，并分享一些易于上手的实用例子。
树莓派共拥有40个GPIO引脚，它们可以灵活地配置为输入或输出。借此，你可以连接传感器、开关、电机等各种各样的外部设备。
本文会逐一介绍树莓派GPIO的几种典型使用方法，同时配合实际项目创意或场景示例，让你直观感受它的强大与便利。
基础开关控制：从闪烁LED到智能家居
GPIO最基本的功能莫过于操控开关。通俗地讲，每个GPIO引脚只有两种状态：开（高电平）或关（低电平）。我们完全可以通过程序或脚本来自由切换每个引脚的状态。
那么，“开”和“关”在电气上究竟意味着什么？实际上它们对应的是两种不同的电压或功率等级，电子传感器和元器件在不同电压下的行为也因此不同。

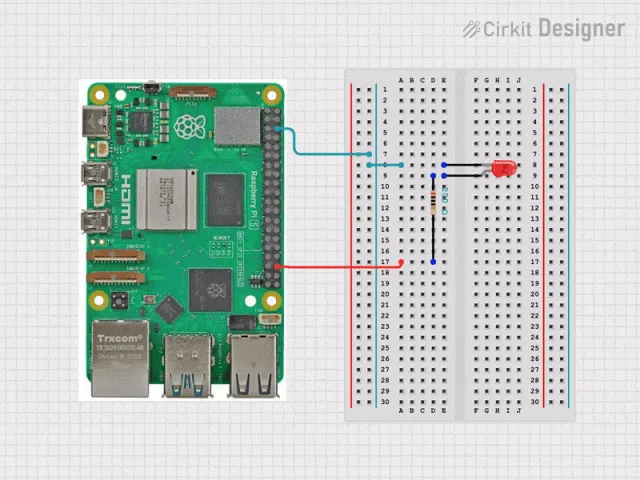

看看下面这个最简电路，就能帮助理解：
图中，LED通过一个电阻接在了树莓派的GPIO 16上。接下来，我们写一小段简单的Python程序，运行即可点亮这颗LED：
from gpiozero import LED# Initialize LED on GPIO 16led = LED(16)# Turn LED ONled.on()
如果你对基础电子元器件还感到陌生，可以参考文章：树莓派GPIO基础
可见，只需执行一条指令，我们就将一个GPIO引脚从关闭切换到了开启。这个简单的原理同样能延伸到更贴近生活的场景中。
不过，树莓派的GPIO有一个根本限制：它只能直接驱动像LED这样的低压（LV）负载。若要控制家中灯具、风扇之类的高压（HV）设备，就必须想办法把低压信号转换成高压信号。

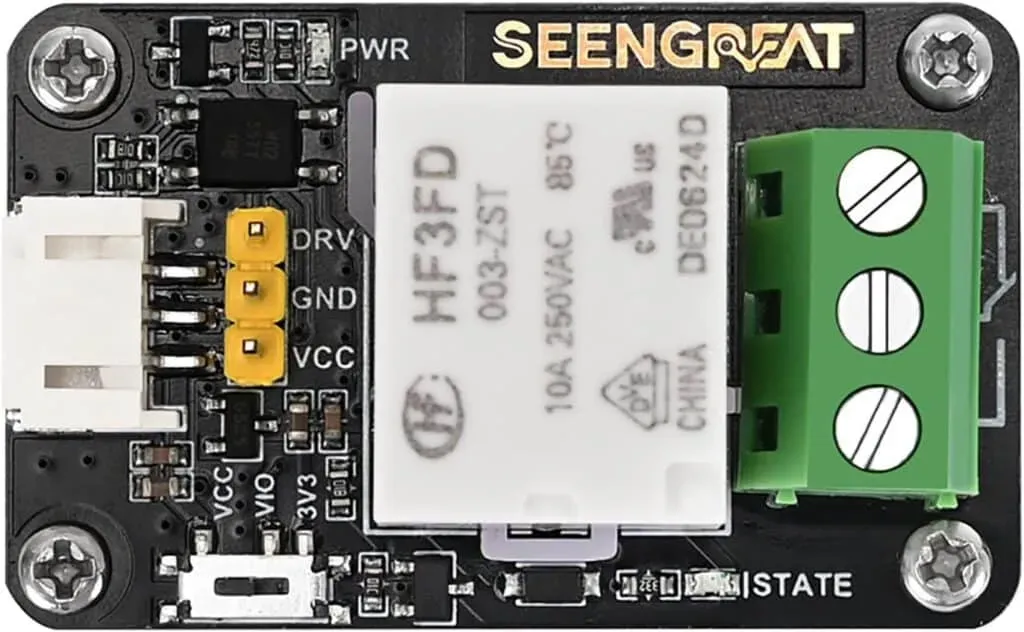

这样的信号转换电路对新手来说颇有难度，幸好市面上已有现成的继电器模块可供选择。

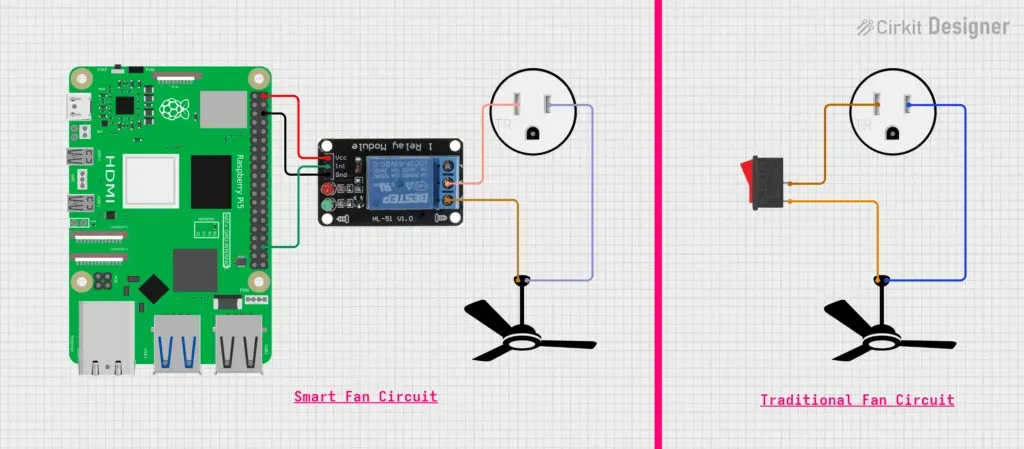

将这类继电器模块连接到树莓派之后，你就可以用它来取代原来的手动开关（连接方式见下图），把一台普通风扇升级为一台智能风扇。
当然，你可以把案例中的风扇替换成任何你想用树莓派GPIO控制的电器。
这种电路能让你轻松实现家居设备的自动化：既可以设定在特定时间自动开关，也可以依据某些传感器信号来触发动作，把原本呆板的设备改造成智能家居的一员。
按钮状态检测：将按压动作变成操控指令
开关控制的反面，就是用GPIO来感知某个对象的“开”或“关”。GPIO除了作为输出，也可以是输入。这样我们便能在程序中判断某一引脚当前处于高电平（开）还是低电平（关）。

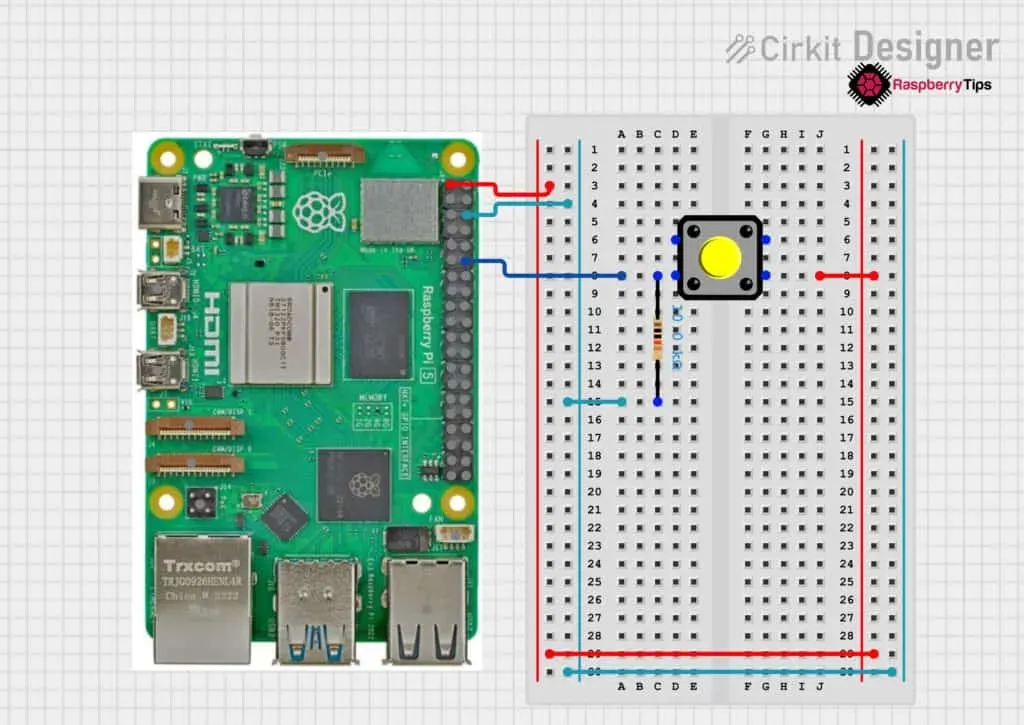

以按钮为例，来看树莓派如何通过GPIO读取外部输入。连接方式如下：
在这个例子中，我们把一只按钮连接到树莓派的GPIO 18。接着，用一段简单的程序就能读出按钮的状态：
from gpiozero import Buttonfrom signal import pausebutton = Button(18)button.when_pressed = lambda: print("Button pressed")button.when_released = lambda: print("Button released")pause() # keeps program running
可以看到，依靠寥寥几行Python代码，我们就能读取GPIO状态，进而转化为按钮是被按下还是松开的信息。

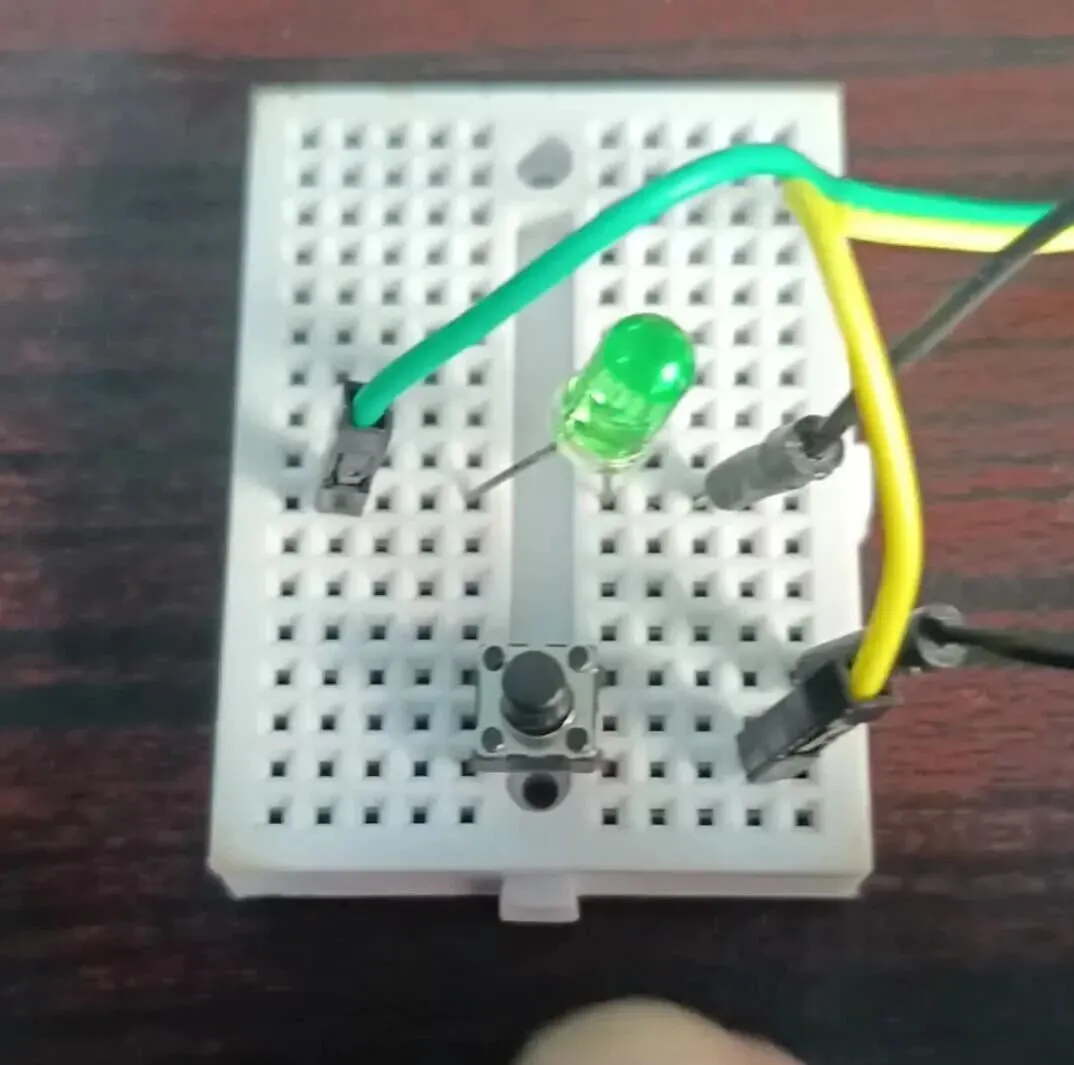

你可以把这个按钮输入当作触发后续动作的起点。例如，同样在树莓派上接好LED，按下按钮时点亮LED，就像下面视频里的效果：
这个案例看似简单到有些过分，但你可以在此基础上做更多复杂的事：把按钮输入作为激活某个脚本的开关，或者当成游戏里的控制键。
与传感器通信并测量真实数据
除了上面说到的简单高低电平输入输出，GPIO还能与数字传感器进行更复杂的通信。

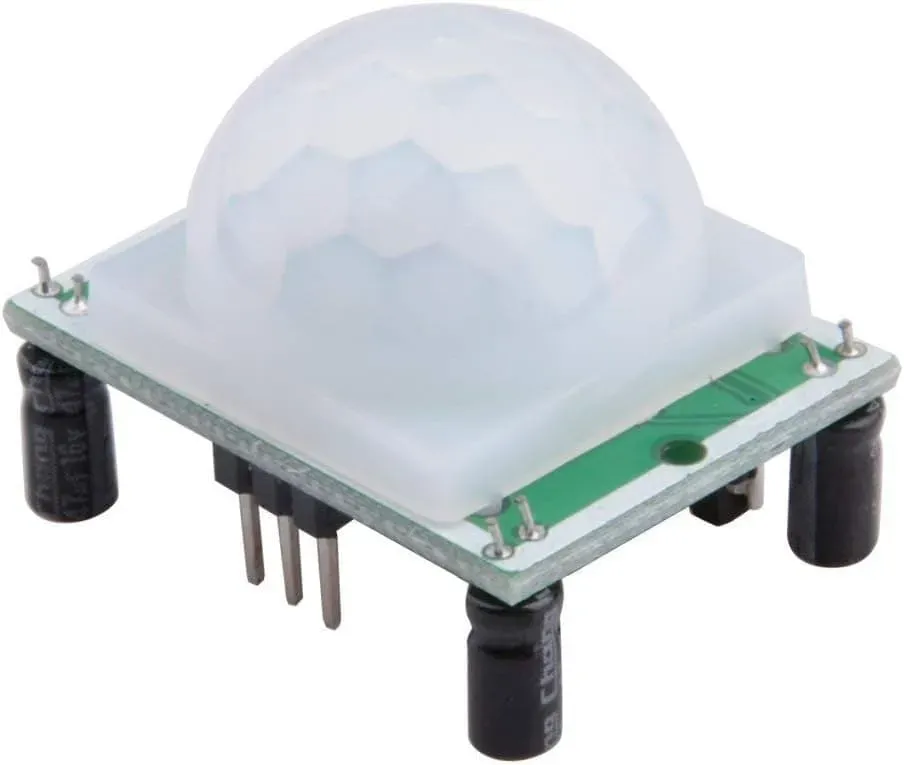

一个很实际的例子就是用红外或运动传感器来检测移动。树莓派可以借助这类传感器识别到运动并发出提醒，常用的器件如HC-SR501。

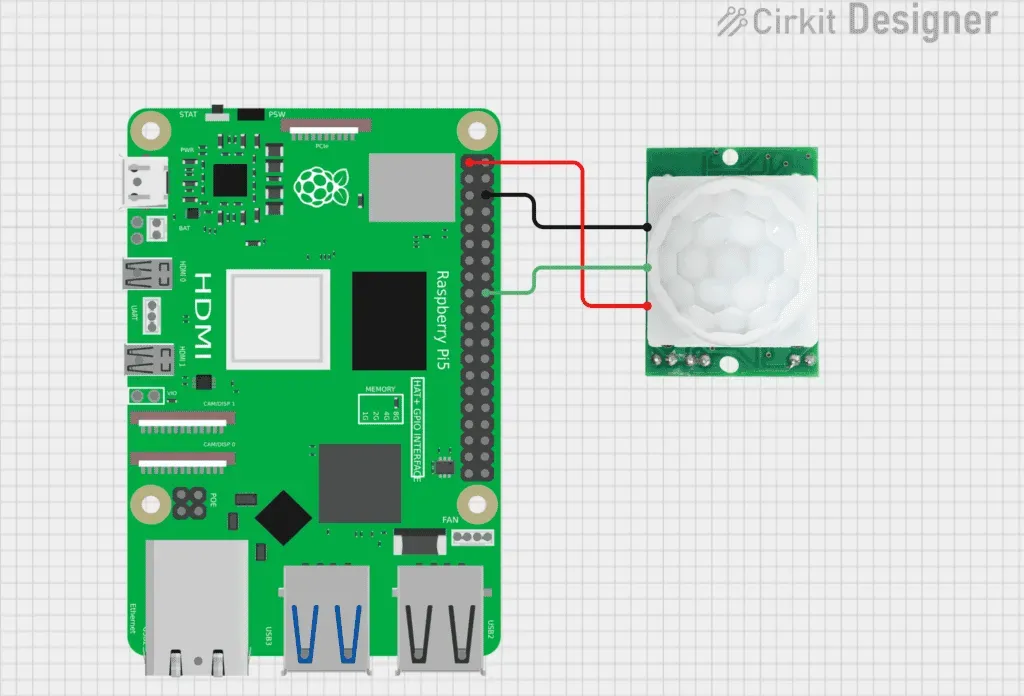

把传感器接到树莓派上，每当它检测到运动，就会拉高对应GPIO引脚的电平。此时，你在Python程序中读取这个高电平（就像处理按钮时那样），即可据其触发动作，比如发送一条通知。
这种配置既可以应用于安防系统，也可以用来监控家中孩子或宠物的活动。

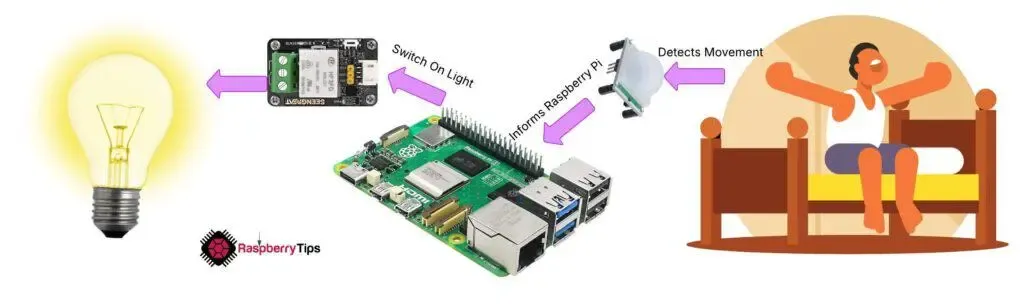

更进一步，还可以把它与前面的开关控制案例结合起来。编写一个程序，在检测到特定的动作（例如早上起床的脚步）时，自动打开某样设备（比如卧室的灯）。
从物理动作中获取输入，并以此操控不同的电子设备，这种能力催生了数不清的项目创意。比如，用这类传感器来控制楼梯照明，或在无人时自动关闭风扇和电灯以节约能源。

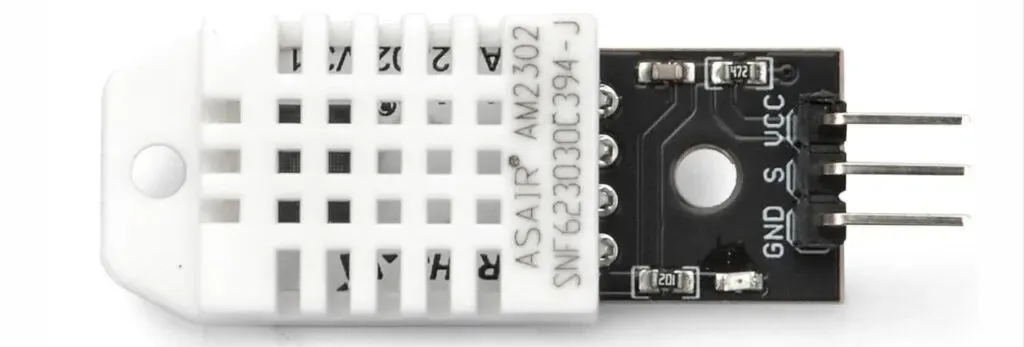

红外传感器的行为模式和按钮很相似，但像DHT22温湿度传感器这类器件需要传输的不只是一个比特。它们必须传递更复杂的数据，比如环境中的精确温度和湿度数值。
为此，这类传感器会通过特定协议对数据进行串行化。借助串行化，它们仅占用一个GPIO引脚就能完成任务。

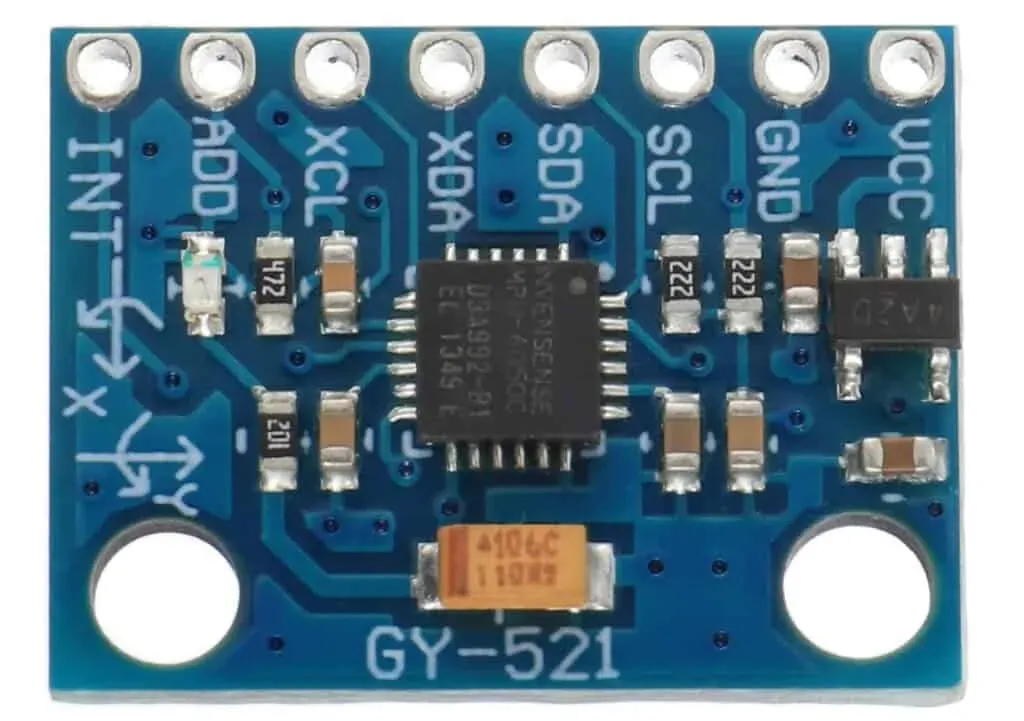

还有一些传感器，比如MPU-6050加速度计和陀螺仪，甚至需要双向通信——树莓派发出指令，传感器返回响应。
事实上，大量传感器都可以通过GPIO引脚接入你的树莓派。
理所当然地，由于这些传感器采用的是特定通信协议，而非简单的高低电平信号，它们需要对应的数据库支持。例如对DHT22，你可以使用adafruit-circuitpython-dht这个Python库。

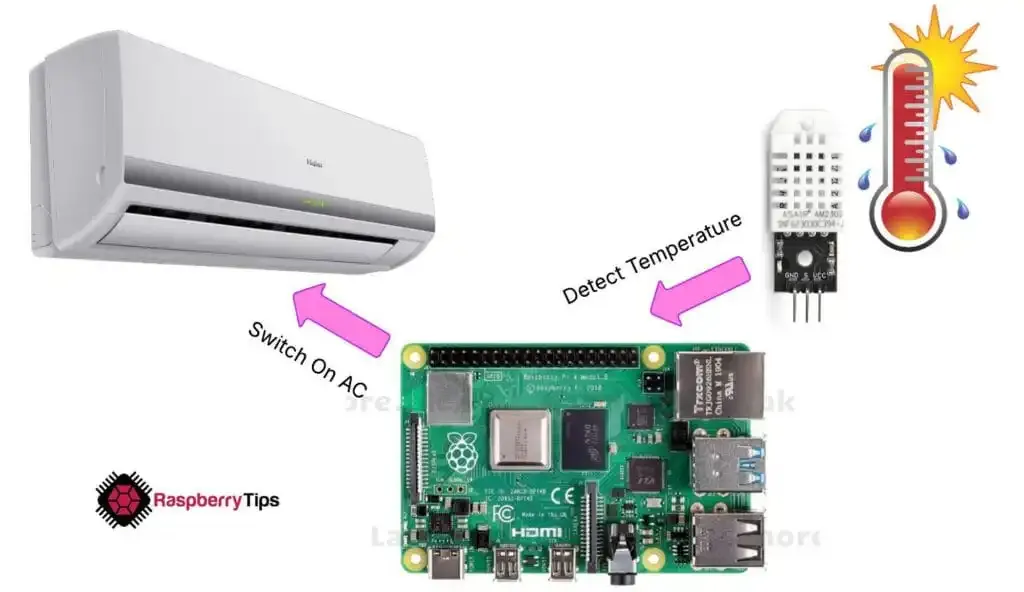

这类传感器通常能实现更丰富的功能。例如，你可以用DHT22监测环境温湿度，并根据读数控制空调系统。
或者把MPU-6050用在机器人项目中，让树莓派感知自己的姿态和运动。
我个人特别喜欢的一个项目是：用DHT22温湿度传感器搭配光照传感器，搭建一个自动园艺或温室控制系统。浇水、通风和补光都严格依据传感器数据来精准执行。
当你逐渐认清有哪些传感器可以接入树莓派时，才会真正打开眼界，理解这块板子能为你带来多少可能性。
驱动电机，打造可动项目
在我使用GPIO的场景中，机器人相关项目占据了相当大的比重。机器人里，树莓派扮演着大脑的角色，它接收多个传感器传来的信息，再据此操控驱动轮子或机械臂的电机。

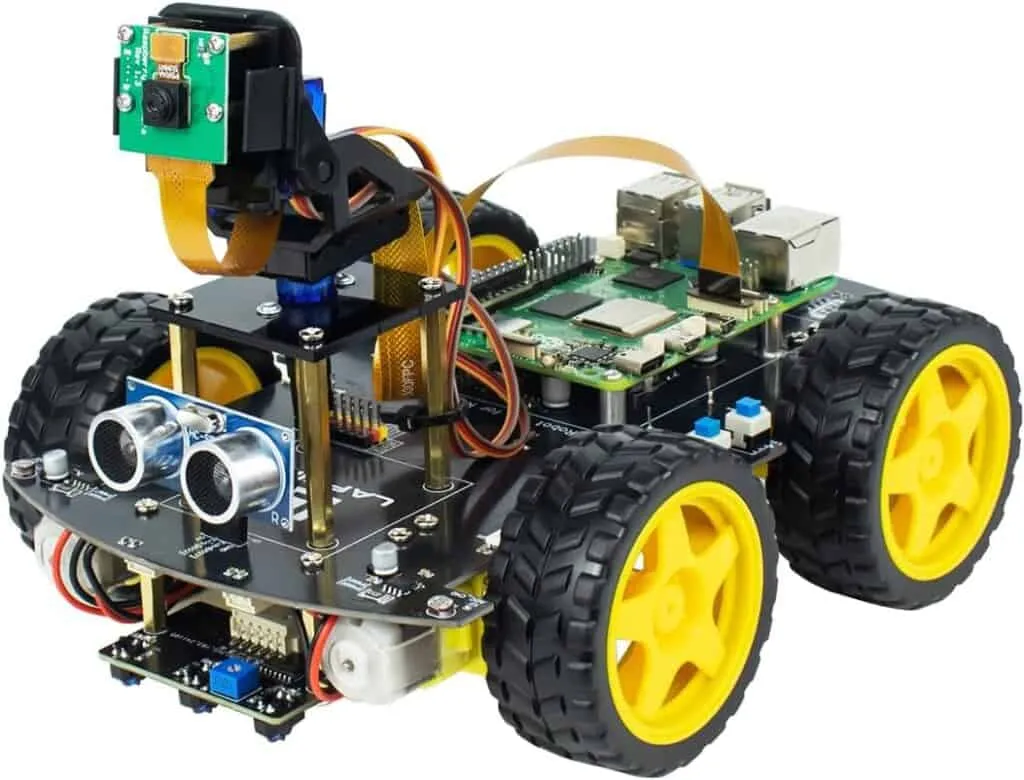

市面上的机器人套件非常丰富。比如我非常喜欢的一款四驱智能小车套件：
这个套件组装简单，对新手格外友好。它集成了超声波测距传感器、循迹传感器和摄像头。

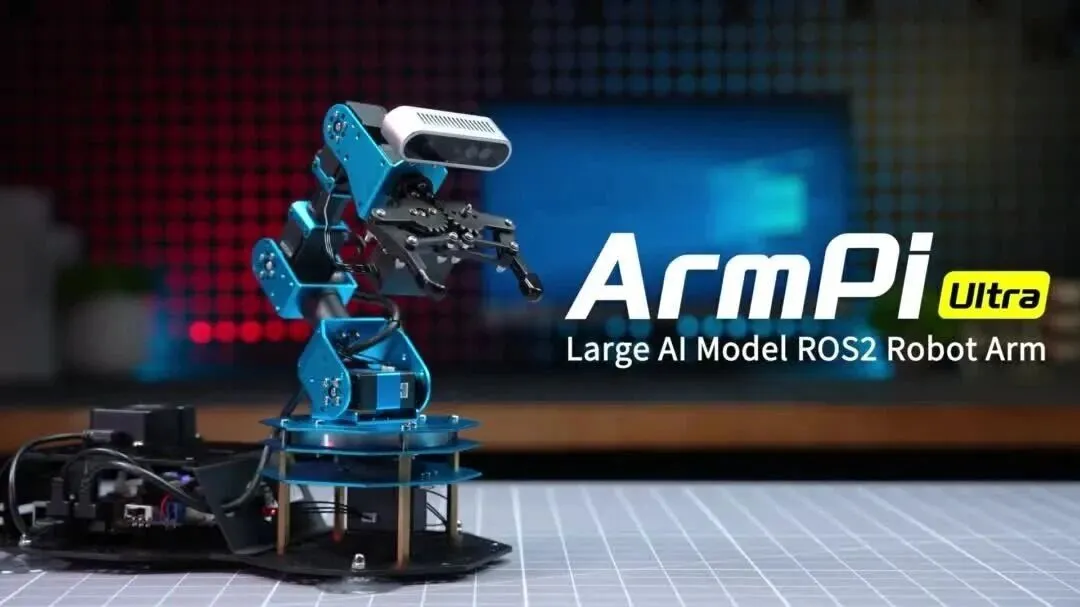

另一个非常有意思的机器人套件是ArmPi机械臂套件。你可以用它配合自带的树莓派5，做出既好玩又有实际用途的机械臂。
当你真正熟悉了树莓派的GPIO和机器人开发之后，完全可以更进一步，造出一架属于自己的树莓派无人机。实际上这比许多人想象的要容易。
轻量四轴飞行器框架在Amazon上就能轻松买到。你可以搭配一个树莓派Zero或树莓派Pico，再加上自己选定的传感器，制作出属于你的FPV四轴飞行器。
飞行控制方面，你可以使用Tim Hanwick的Scout飞控程序，或者干脆自己编写一段代码来控制飞行器。
树莓派爱好者社区正在不断壮大，大家都非常乐意帮助你完成机器人项目。网上有大量详细的教程，手把手指导你开发自己的机器人。
何况，很多机器人套件本身就是为初学者量身打造的，是很好的起点。总而言之，这是一个极棒的爱好，既能学到大量知识，上手之后也格外有趣。
与其他电子设备通信

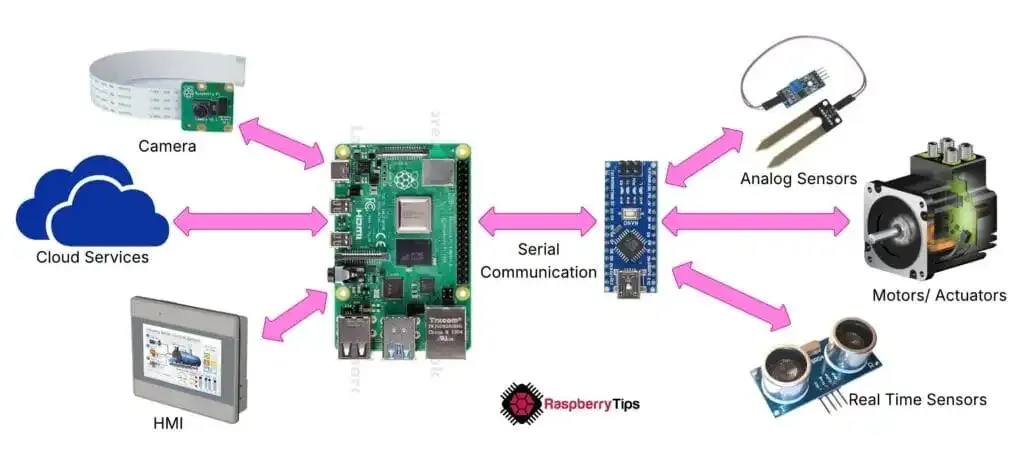

树莓派GPIO还有一个稍显小众但十分实用的用途，就是与其他电子设备进行通信。我经常在设计中采用这样一种组合：树莓派 + Arduino Nano 或 树莓派 Pico。
这样的搭配能让树莓派负责项目中更为复杂的任务，而Arduino则专注于与模拟电路或不被树莓派直接支持的传感器打交道。
为了让两者能顺利协作，必须让Arduino和树莓派之间能够互相通信。这时就可以利用GPIO的Tx和Rx引脚建立一条可靠的通信通道。
通过这种设置，你不但能够整合多个微控制器或开发板的能力，还能接入那些原本无法直接连到树莓派的传感器。
和连接Arduino类似，你也可以用相同的方法在树莓派与树莓派Pico之间建立通信。除了UART串行通信，树莓派的GPIO还支持I2C与SPI两种协议。

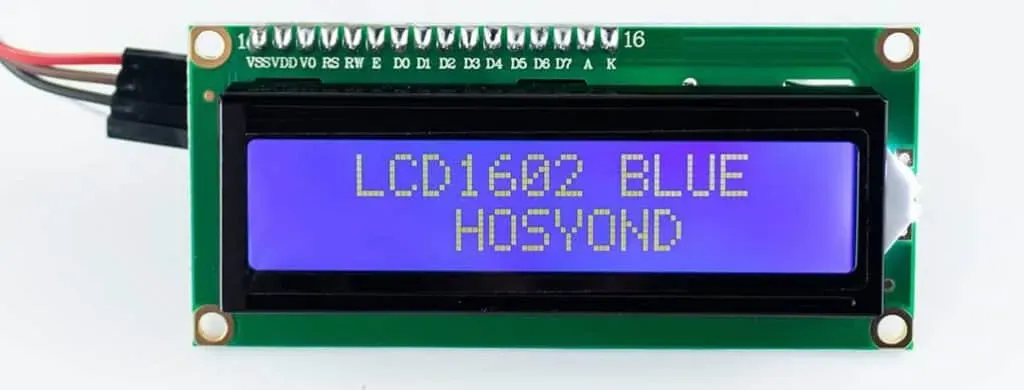

许多模块都基于这些通信协议，能够轻松接入树莓派。举个例子，你可以通过I2C把树莓派连到1602 LCD字符屏上，用来显示重要信息。

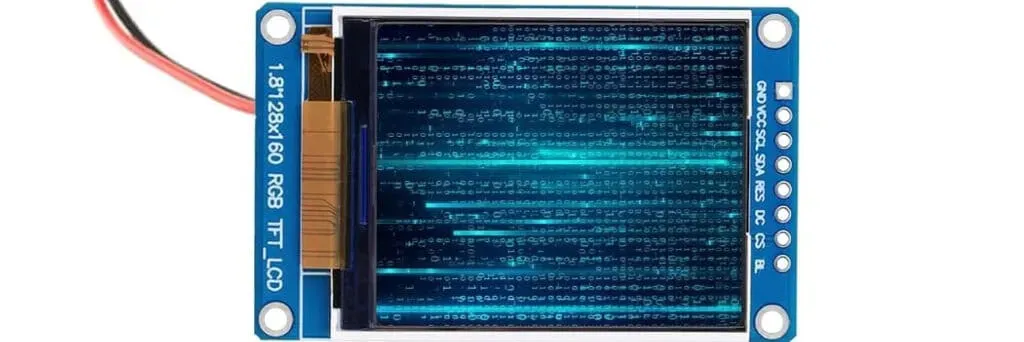

同样，你也可以利用SPI接口把1.8英寸彩色LCD显示屏接到树莓派上，用来呈现图形界面。
实际上，很多传感器和模块都使用这些通信协议。前面提到的MPU-6050加速度计和陀螺仪传感器就同时支持SPI通信。
这些高级通信协议的一大优势在于：仅用区区几个GPIO引脚，就能传输大量数据。所以相关模块的接线也相对简单。
而且，正因为它们几乎是通用的通信标准，你几乎可以借助树莓派的GPIO与任何电子设备或开发板进行对话。
用HAT扩展板增添功能
通过GPIO还能做到一件很棒的事，就是给树莓派配上HAT（硬件附加板，Hardware Attached on Top）。HAT是预先设计好的PCB或电子电路，能够方便地安装到树莓派上，从而增强其功能和能力。

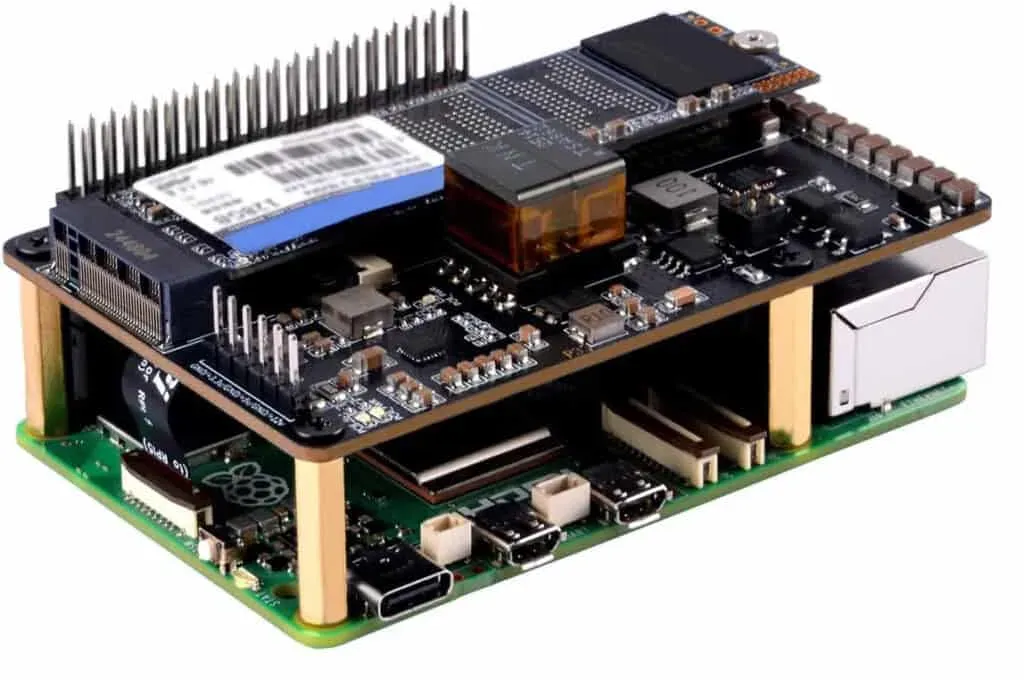

HAT的种类极为丰富，每一种都针对不同的能力提升。比如，你可以利用M.2 NVMe SSD HAT为树莓派5增加NVMe固态硬盘。
这块HAT虽然通过排线使用树莓派5的PCIe 2.0接口，但仍需借助GPIO来提供电源和控制信号。

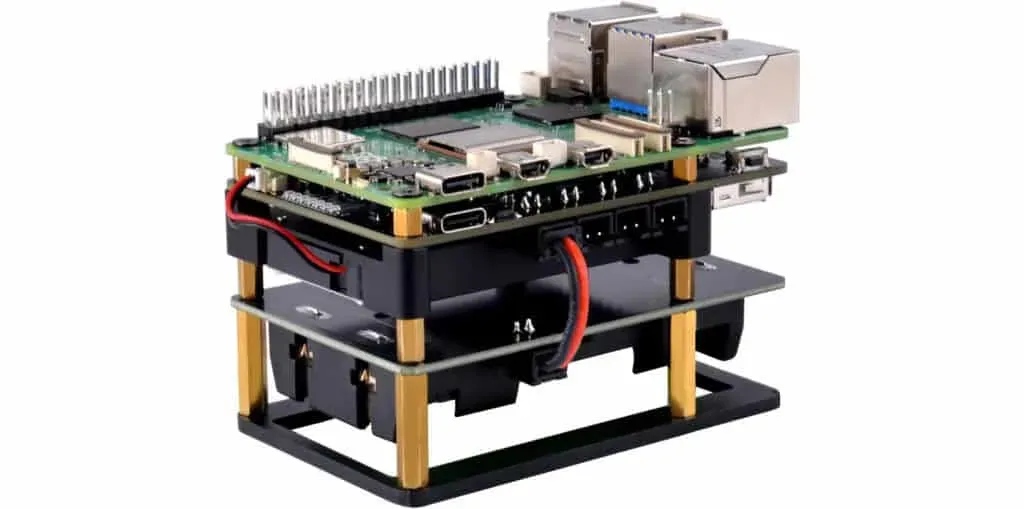

另一个对离网项目极为有用的HAT是UPS HAT。
这个HAT让你可以使用18650锂离子电池为树莓派供电，同时还能作为备用电源。它同样利用GPIO进行供电并传递电量百分比等控制信号。
大多数HAT都设计为可以叠放使用。但为了确认具体兼容性，还是建议查阅HAT厂商的文档。就我的经验而言，绝大部分HAT相互之间都能协同工作。

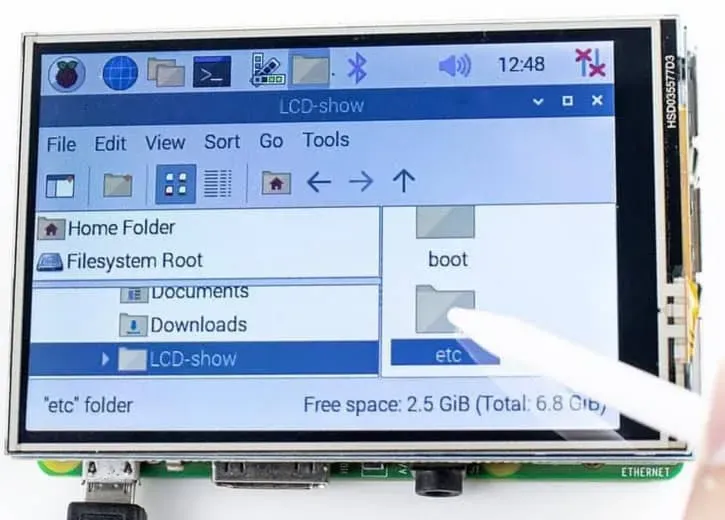

我常用的另一块HAT是这个3.5英寸触摸屏HAT：
当你身边没有独立的显示器、键盘和鼠标来连接树莓派时，这块HAT就变得格外实用了。
由此可见，HAT非常有用，能显著提升树莓派的生产力。树莓派的HAT种类繁多，本文所展示的只是冰山一角。
GPIO本质上是树莓派区别于普通迷你PC的核心所在。GPIO提供了直接控制电子元器件和供电的能力，因此你能用树莓派GPIO完成的事情多到难以想象。
实际上，在我做过的绝大多数项目中，选择树莓派而不是更便宜的主板或PC的首要原因，正是GPIO的存在——它让我能够原生地接入各种电子元件和电路。
