树莓派RFID实战完全指南：从零打造门禁与自动化系统

June 27, 2026

越来越多的创客与开发者将树莓派与 RFID 技术结合，构建低成本、可扩展的实体自动化方案。射频识别（RFID）早已深深嵌入我们的生活：门禁卡、员工胸牌、仓库货物追踪，乃至公共交通票据，几乎随处都能见到它的身影。借助树莓派的通用输入输出引脚（GPIO）和完整的 Linux 环境，RFID 项目既能满足初学者的实验需求，也可以成为长期运行的可靠设备，例如自助终端、门禁控制器、物联网网关等。

树莓派的天生优势在于其活跃的社区、丰富的文档以及灵活的接口，使它成为 RFID 开发的理想平台。无论是刚入门的爱好者，还是寻找稳定原型的工程师，都可以在 Pi 上快速实现卡片读取、事件触发和远程数据上报。常见的应用场景包括：基于卡片或钥匙扣的门禁系统、带时间记录的考勤签到方案、工具或资产的库存管理，以及智能家居自动化——例如用一张 RFID 卡片切换场景或执行预设动作。

RFID 工作原理解析

RFID（射频识别）利用无线电波在读写器和标签之间传递信息，无需接触或视线对准。一套典型的 RFID 系统由三个关键部分组成：

RFID 标签（应答器）：附着在物体上或由人员携带，内部存储唯一标识符，部分还存有额外数据。
RFID 读写器（询问器）：产生射频能量场，唤醒无源标签并读取其内容。
通信协议：定义了标签与读写器之间如何交换指令和数据。

不同频段的 RFID 适用于不同场景，且与树莓派项目的兼容性各异：

125 kHz 低频（LF）：结构简单、抗干扰能力强。标签通常只输出唯一标识符（UID），多见于基础门禁卡和钥匙扣，但安全防护能力较弱。
13.56 MHz 高频（HF）/ NFC：这是树莓派项目中最常用的频段，支持更复杂的存储结构和加密功能。智能卡、NFC 设备几乎都工作在此频段，可以搭载 RC522、PN532 等模块。
UHF 超高频：专为远距离（数米）读取而设计，主要用于物流和大规模库存系统，很少直接通过 GPIO 与树莓派连接。

标签还分为无源和有源两类。无源标签本身不带电池，从读写器的射频场中获取能量；有源标签内置电池，通信距离更远，但体积和成本也更高。掌握这些基础有助于合理选择硬件和设计系统。

如何选择树莓派 RFID 读写器

市面上多款读写器可与树莓派良好配合，不同模块在成本、功能和协议上各有侧重。

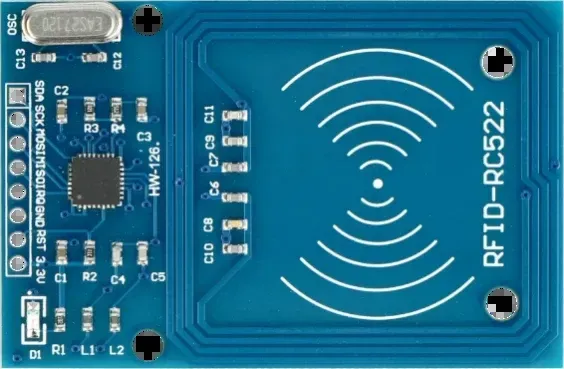

RC522（13.56MHz，SPI 通信）
价格低廉，Python 驱动成熟，是入门学习与简易门禁的首选。缺点是支持的标签类型较少，读取距离偏短。

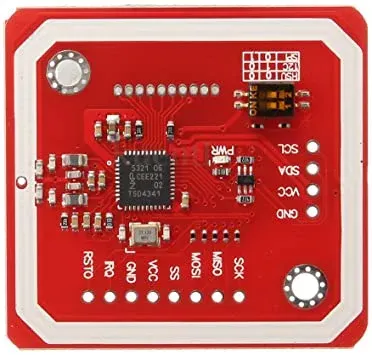

PN532 模块
兼容性更强，同时支持 I2C、SPI 和串口 UART 三种通信接口，几乎适配所有常见的 NFC 标签。如果需要读取更高级的标签格式或未来可能扩展功能，PN532 是更稳妥的长期选择。

USB 接口 RFID 读写器
这类设备通常被系统识别为键盘或串口设备，无需连接 GPIO，在量产或被封装成成品时稳定性更高，但底层可定制的空间较小。

对于简单的门禁控制或学习目标，RC522 已经足够；若项目以 NFC 为核心或存在后续扩展需求，PN532 是更为明智的决策。

必需硬件与工具准备

绝大多数树莓派型号（Pi 3、Pi 4、Pi 5、Pi Zero 2 W）都可以连接 RFID 读写器。如果需要网络功能，建议选用内置 Wi‑Fi 的型号。

基础清单包括：

已安装树莓派 OS 的树莓派主板
一个 RFID 读写器模块（如 RC522 或 PN532）
若干跳线，可选面包板

若想让系统提供更直观的反馈，还可以准备 LED、蜂鸣器或 LCD 屏幕。这些辅助元件在调试和演示阶段尤为有用。

树莓派 5 接线与引脚说明

正确的接线是稳定运行的前提。多数 RFID 模块的故障都源于供电错误或引脚分配混乱。

RC522 接法（SPI）
RC522 必须使用 3.3V 电源，切勿接入 5V。典型连接如下：

SDA 连接 Pin 24
SCK 连接 Pin 23
MOSI 连接 Pin 19
MISO 连接 Pin 21
GND 连接 Pin 6
RST 连接 Pin 22
3.3V 连接 Pin 1

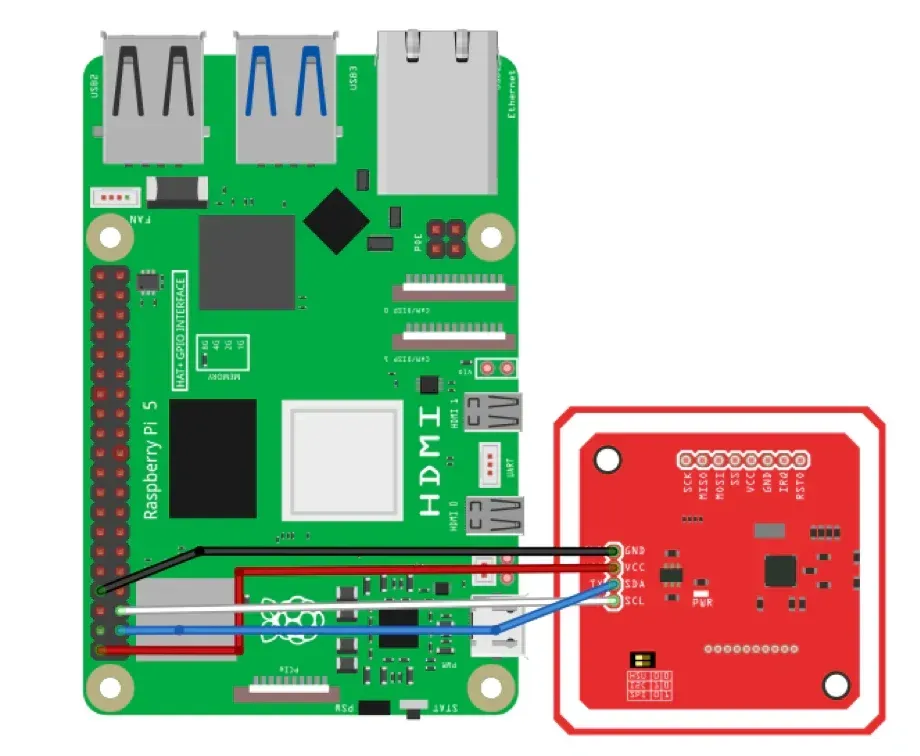

PN532 接法（I2C 或 UART）
若采用 I2C，请务必确认 SDA 与 SCL 针脚方向正确；若使用 UART，则需提前禁用串口登录功能，避免资源冲突（参见树莓派官方接口配置文档）。

常见的接线错误包括：误接 5V 供电、忘记在 config 中开启相应接口、或混淆 SPI 的片选引脚。

操作系统与软件环境配置

硬件就绪后，首先更新系统并启用必要的接口：

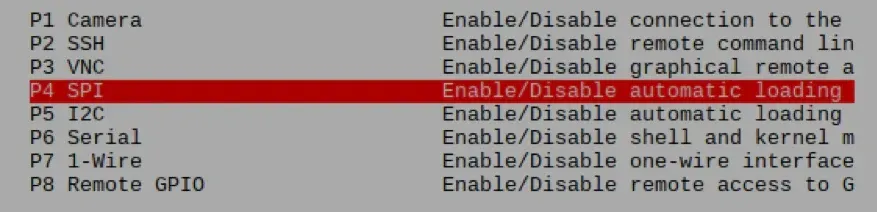

使用 RC522 时，通过 raspi-config 开启 SPI；
使用 PN532 时，根据实际接线选择开启 I2C 或串口。

随后可以用系统命令检测硬件是否被识别。例如，扫描 I2C 总线确认 PN532 的地址；对于 SPI 设备，确保驱动正常加载。

Python 是树莓派 RFID 开发的首选语言，其生态包含了丰富且易于上手的驱动库。不同模块对应不同的库：

RC522 通常调用 mfrc522 库，通过 SPI 进行通信；
PN532 依赖 adafruit-circuitpython-pn532 等库，支持 I2C 或 UART；
USB 读写器在系统中通常直接表现为输入设备，无需额外驱动。

安装好所需的 Python 包后，就可以运行一个简单的测试脚本：持续等待卡片靠近，并打印出读取到的 UID。这一步的重点是确认读取稳定，之后再逐步加入业务逻辑。

实战项目：入门级门禁演示

一个最简单的 RFID 项目是读取卡片 UID 并在终端显示，这构成了门禁系统、考勤记录等功能的基础。典型流程如下：

初始化读写器模块
进入等待循环，监视卡片靠近和事件
成功读取后获取 UID
显示或处理结果

请确保已在 raspi-config 中启用 SPI（若使用 RC522）。

RC522 基础脚本

1. 安装依赖

sudo apt update
sudo apt install python3-pip
pip3 install mfrc522 RPi.GPIO

2. 读取并打印 UID

from mfrc522 import SimpleMFRC522
import RPi.GPIO as GPIO
import time

reader = SimpleMFRC522()
print("RFID reader ready. Place a card near the reader.")

try:
    while True:
        id, text = reader.read()
        print(f"Card detected")
        print(f"UID: {id}")
        time.sleep(1)
except KeyboardInterrupt:
    print("Exiting program")
finally:
    GPIO.cleanup()

典型输出示例：

RFID reader ready.
Place a card near the reader.
Card detected
UID: 123456789

这个基础脚本可以轻松扩展为以下功能：

将读取到的 UID 与授权列表比对；
为每次读取事件附加时间戳并记入日志；
驱动继电器、LED 或蜂鸣器做出响应；
通过 HTTP 或 MQTT 将 UID 上传到后端服务器；
将数据存入本地文件或数据库。

例如，添加简单的白名单判断：

AUTHORIZED_UIDS = [123456789, 987654321]
if id in AUTHORIZED_UIDS:
    print("Access granted")
else:
    print("Access denied")

PN532 基础脚本（I2C）

以下示例展示如何通过 I2C 连接的 PN532 读取 NFC 标签的 UID（详细指南可参阅 Adafruit PN532 RFID/NFC 文档）。

前置条件：

PN532 已按 I2C 模式接线
树莓派上已启用 I2C
系统包为最新

1. 安装所需库

sudo apt update
sudo apt install python3-pip
pip3 install adafruit-circuitpython-pn532

2. UID 读取脚本

import board
import busio
from adafruit_pn532.i2c import PN532_I2C
import time

# 初始化 I2C 总线
i2c = busio.I2C(board.SCL, board.SDA)

# 初始化 PN532（I2C 模式）
pn532 = PN532_I2C(i2c, debug=False)

# 配置 PN532 进入正常读取模式
pn532.SAM_configuration()

print("PN532 RFID reader ready. Waiting for a card...")
try:
    while True:
        uid = pn532.read_passive_target(timeout=0.5)
        if uid is not None:
            uid_hex = "".join([f"{byte:02X}" for byte in uid])
            print(f"Card detected")
            print(f"UID: {uid_hex}")
            time.sleep(1)
except KeyboardInterrupt:
    print("Exiting program")

该脚本通过 I2C 接口驱动 PN532，持续扫描无源标签，读取其 UID 并以可读的十六进制格式输出。

常见问题排查

系统未识别读写器：首先检查供电电压和接口配置。SPI 或 I2C 未开启是多数故障的根源；
完全无法读取卡片：确认标签的工作频段与模块匹配，同时检查天线的摆放位置和距离。读取距离太远或对齐不佳都会导致识别失败；
权限错误：通常是当前用户没有硬件访问权限，或者接口未在 raspi-config 中激活；
UID 格式混乱：不同模块输出的 UID 长度或编码可能不同，在比较和存储前应统一转换为标准格式（如十六进制大写字符串）。

安全与稳定性设计要点

对于打算构建真实门禁或考勤系统的开发者，仅靠简单的 UID 比对远远不够。以下是一些面向初学者的实用建议。

MIFARE Classic 加密的真相

许多 13.56MHz 的 RFID 卡（尤其是 RC522 常用的卡片）属于 MIFARE Classic 系列，使用较老的 Crypto‑1 加密算法保护存储扇区。需要明确的是：

这种加密算法已被证明存在漏洞，密钥可通过低廉的工具被提取；
仅判断 UID 并不能提供真正的安全保障；
虽然加密扇区可以防止随意读取，但无法抵抗有针对性的攻击。

简而言之，“加密”并不等同于“足够安全”。

防范卡片克隆

RFID 卡片克隆是系统最常见的风险之一。可以采取以下措施：

绝不只用卡片 UID 作为唯一凭证；
不将 RFID 当作关键门禁的唯一安全层；
尽可能选用安全级别更高的 NFC 标签（如支持 AES 或动态认证的型号）；
将 RFID 与额外验证因子结合，例如 PIN 码、时间段限制或后端双重核查；
监控并记录异常或重复的访问尝试。

真实项目的系统级建议

为使系统更加健壮，应遵循以下原则：

将 RFID 视为身份标识，而非完整的身份验证；
在服务器端或应用层统一执行访问决策；
规范化并统一存储所有 UID，避免因格式不一致导致逻辑错误；
加入去抖动逻辑，防止一次贴近被误读多次；
确保供电稳定，避免因电压波动造成误判或系统崩溃；
为每个事件记录精确的时间戳和结果，便于事后审计。

树莓派与 RFID 的结合为构建现实自动化项目提供了一条上手快、扩展性强的路径。理解基本原理，选对读写器模块，遵循正确的接线和软件配置，你就可以快速打造门禁控制、考勤追踪或智能家居触发系统。RC522 和 PN532 各有适用场景，按需选择即可。从最基础的 UID 读取起步，再逐步添加高级逻辑和安全功能，借助树莓派和 Python 的灵活生态，小实验完全能够成长为扎实的工程应用。
