浪潮SA5212M4硬盘笼组装全攻略与避坑指南

浪潮 SA5212M4 硬盘笼是一款12盘位3.5英寸设备，内置Expander控制芯片，仅需一条数据线即可识别全部硬盘，并支持多硬盘笼串联扩展。机头尺寸为430×175×88mm（宽×长×高），适用于大容量存储环境，兼容SSD、SATA和SAS硬盘混合使用，单个硬盘最大支持18TB容量。

选择硬盘笼的初衷

硬盘笼组装完成已有一段时间，但由于日常事务繁忙，教程撰写一直推迟至今。分享我选择硬盘笼的原因：在日常NAS使用中，经常需要管理多块500GB测试硬盘，因此萌生了将所有硬盘集中管理的想法，最终选择了硬盘笼方案，以实现更高效的数据组织。

在决定采用硬盘笼前，需考虑以下几点：首先，需具备机架环境，否则直接购买NAS机箱更为便捷；随意放置虽可行，但不推荐。其次，硬盘数量需充足，我选择的12盘位型号适合拥有约8个3.5英寸硬盘及部分2.5英寸硬盘的用户，基本能填满空间。若硬盘较少，直接升级NAS设备或机箱会更简单。最后，提醒注意硬盘笼功耗较高，全闪存配置下节能效果有限，需提前评估电力需求。

若确实需要硬盘笼，不建议自行DIY，过程繁琐且成本优势不明显。二手平台如闲鱼上有现成组装好的产品，价格约300元，部分专卖店甚至低至220元；而像我这样自行组装，总花费约400元。

必备物料清单

首次组装硬盘笼时，遇到不少问题，部分配件购买价格偏高，以下清单供参考。

我的总花费为484.69元，包括以下物品：

12盘位硬盘笼，采用浪潮5212M4机头，配有定制外壳。选择定制外壳导致价格略高。

硬盘笼供电线和SFF-8643数据线各两根，但商家发货的供电线长度不一致。实际上，SFF-8643数据线一根即可支持12个硬盘。

浪潮SAS3008 12G直通卡，附带半高和全高挡板。收到后务必测试功能，我首次测试正常，但一周后再次使用发现故障，商家服务良好，及时更换。

PWM 8厘米散热风扇，选用猫扇品牌，价格较高，主要追求静音效果。

供电模块，连接硬盘笼时切勿随意插入电源，避免12V供电导致损坏。需搭配专用供电模块或使用大4Pin线转换5V供电。之前提到的供电线长度问题令人不适，因此额外购买两条供电线，每条5元。

PWM风扇控制器，支持连接米家智能控制，无需手动操作，可与其他设备联动。

散热风扇4Pin一分二线，由于有4个风扇，需购买两个分线器。可选择无尼网版本或一分四线以节省成本。

显卡6Pin延长线，主要用于将供电控制板置于硬盘笼内部，使布线更美观，非必需物品。

散热风扇金属网罩，风扇采用吸风设计直吹硬盘，加装网罩可防止叶片转动时触碰内部线缆。

沉头硬盘螺丝，硬盘笼未附带足够螺丝，家中储备不足，购买一包价格实惠。

平头螺丝，定制外壳部分螺丝未安装齐全，购买补充。中间螺丝孔用于固定机头和外壳，防止隆起。螺丝头径合适，长度稍长，后用剪钳调整。

实际组装效果展示

组装过程简单直观，基本无需详细指导，参考下图即可完成。最终效果令人满意，除功耗略高于预期外，无其他明显不足。

硬盘支架设计

支架配备指示灯，正面把手处设有多处散热开孔。

硬盘笼自带支架状态尚可，无锈蚀痕迹，做工属于中等水平。

服务器硬盘支架通常不设快拆功能，多采用螺丝固定方式。

展示2.5英寸和3.5英寸机械硬盘安装效果。

硬盘笼结构

下架机头做工良好，铁皮厚度适中，边缘无毛刺。

12个硬盘位设计，足以满足一般数据存储爱好者的需求。

背板支持标准SATA和SAS接口硬盘，用料扎实可靠。

散热系统配置

特别介绍这款可连接米家的PWM风扇控制器，疑似由带灯模块改造而成。

初期担心内部蓝牙信号受影响，特意开小孔引出天线，后续测试证明无需此操作。

散热风扇选用猫头鹰品牌以实现静音，实测效果优异。风扇风向直吹硬盘，前方加装网罩避免线缆干扰。

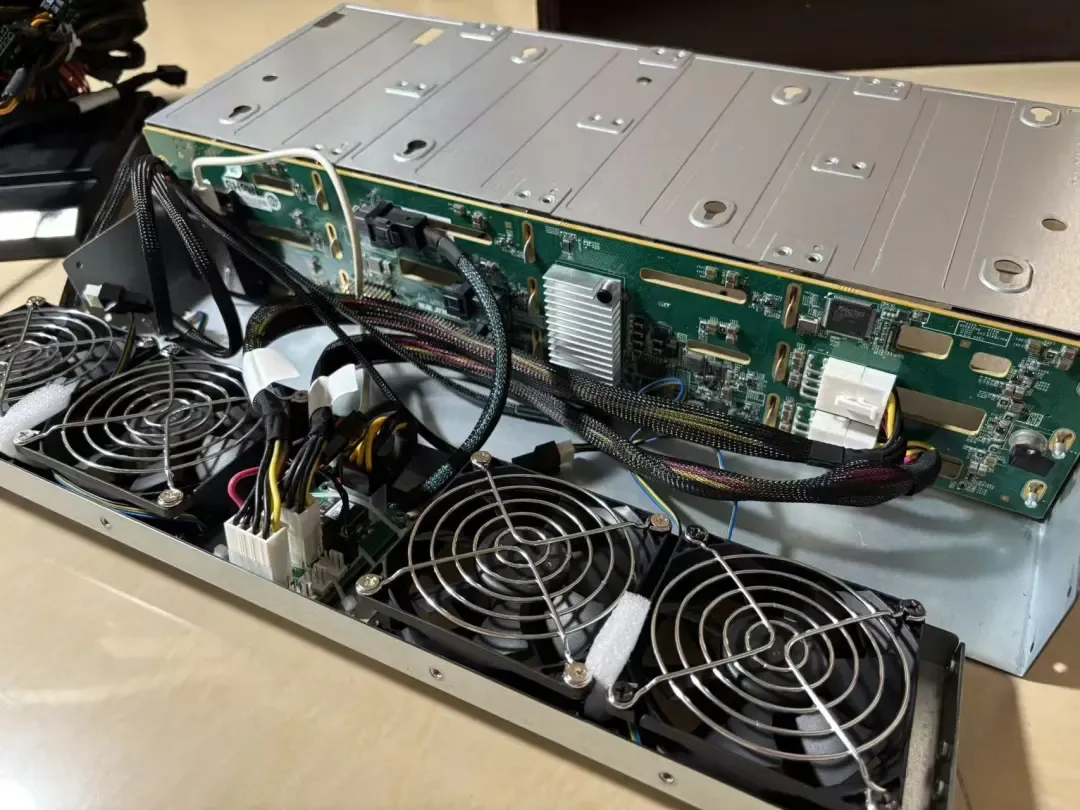

接线方式：四个风扇通过一分二线连接至PWM风扇控制器，控制器从供电模块风扇接口取电。

背面组装细节

背面未整理时略显杂乱，内部空间有限，组件放置已达极限。

电源供电线方面，商家建议插一根即可，但我将所有线缆连接以充分利用。

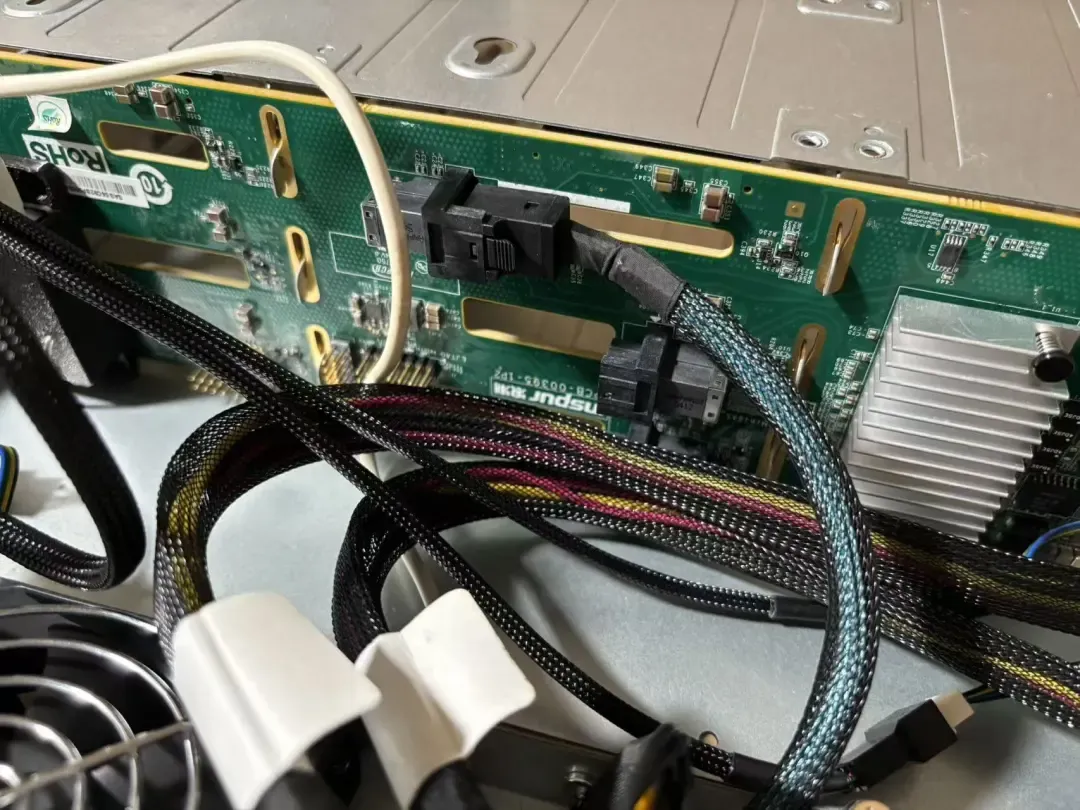

SFF-8643数据线任意插入一个接口，单根线即可驱动12个硬盘。

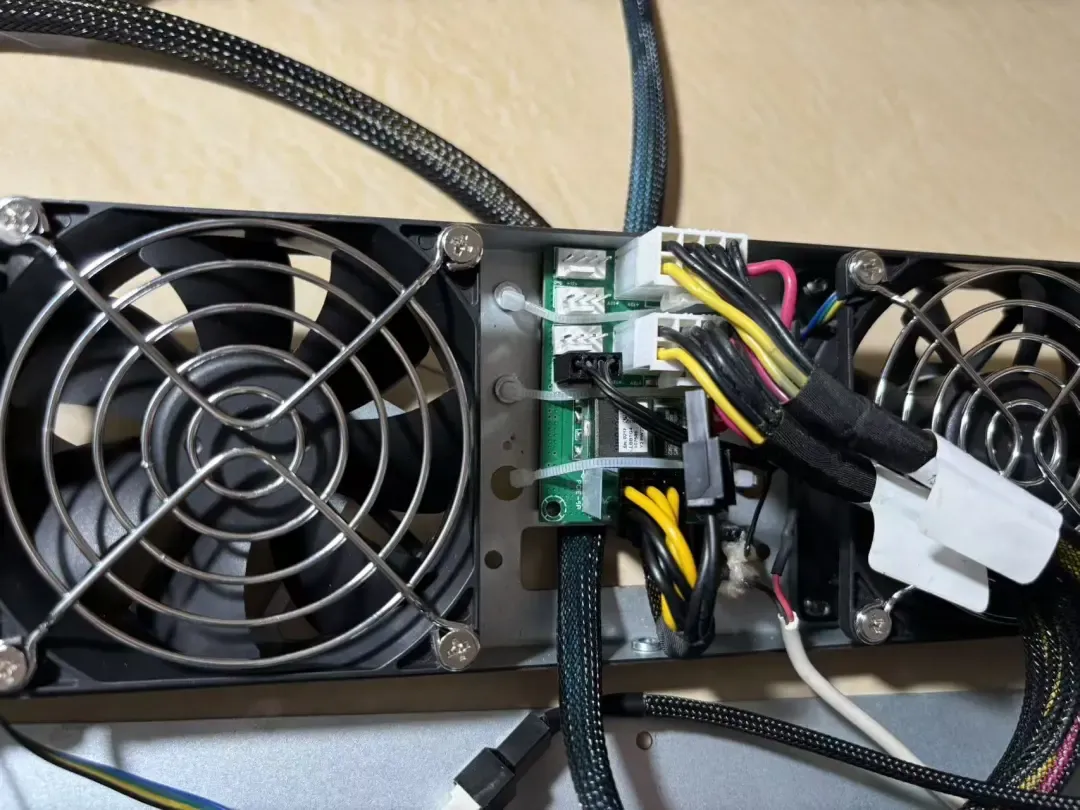

供电模块线缆已全部插满，若无需控制风扇转速，可直接使用模块上的风扇接口。

完成线缆连接后整体效果整洁，操作无技术难度。

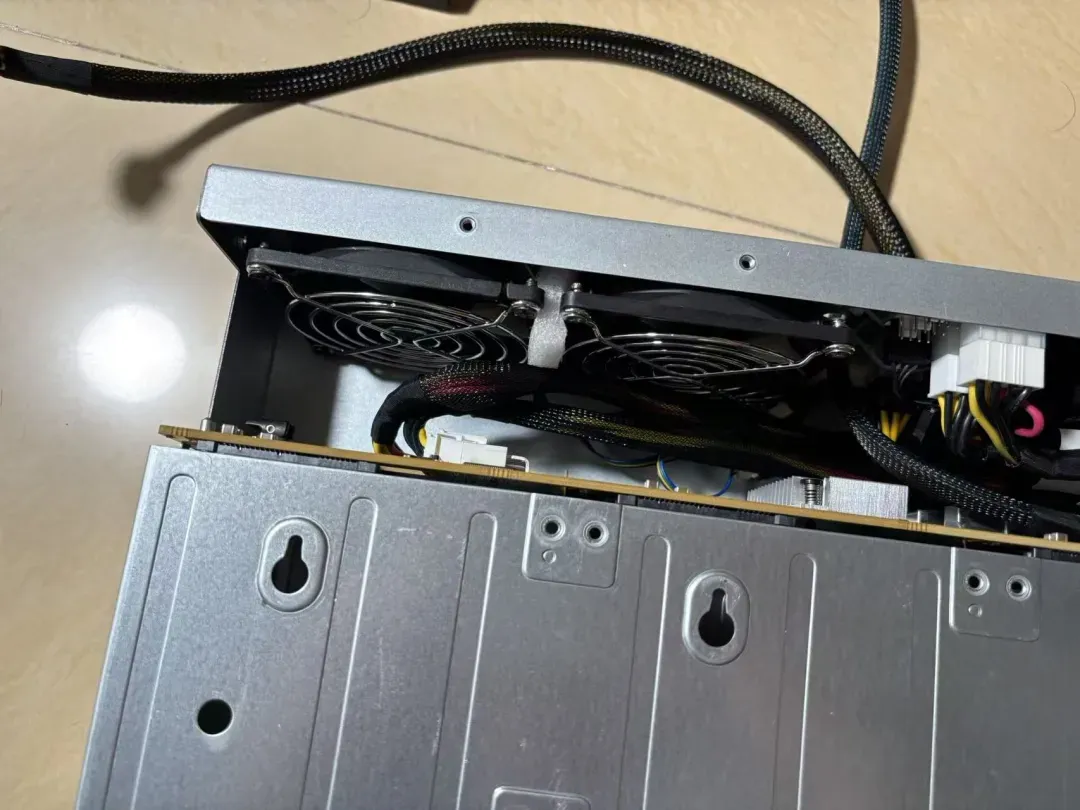

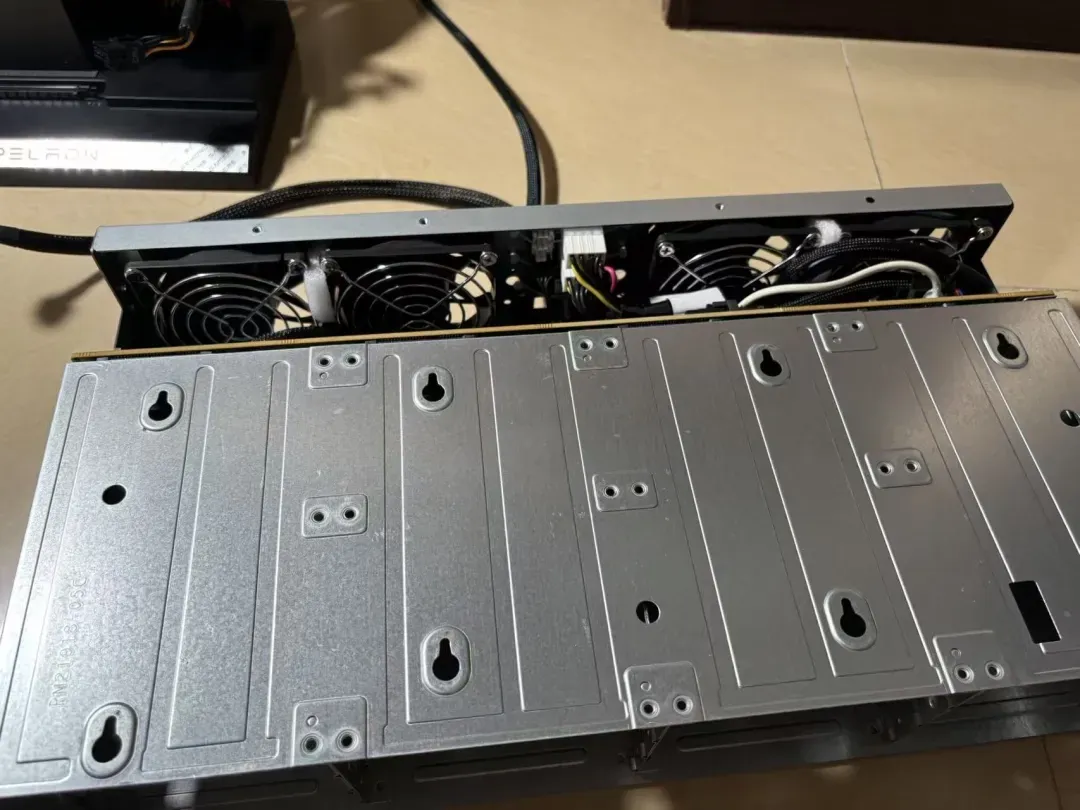

合理布线不影响风道流通，四个散热风扇能完全覆盖散热需求。

家庭机架深度25cm，网上DIY整机多过长，此款23cm以内尺寸刚好合适。

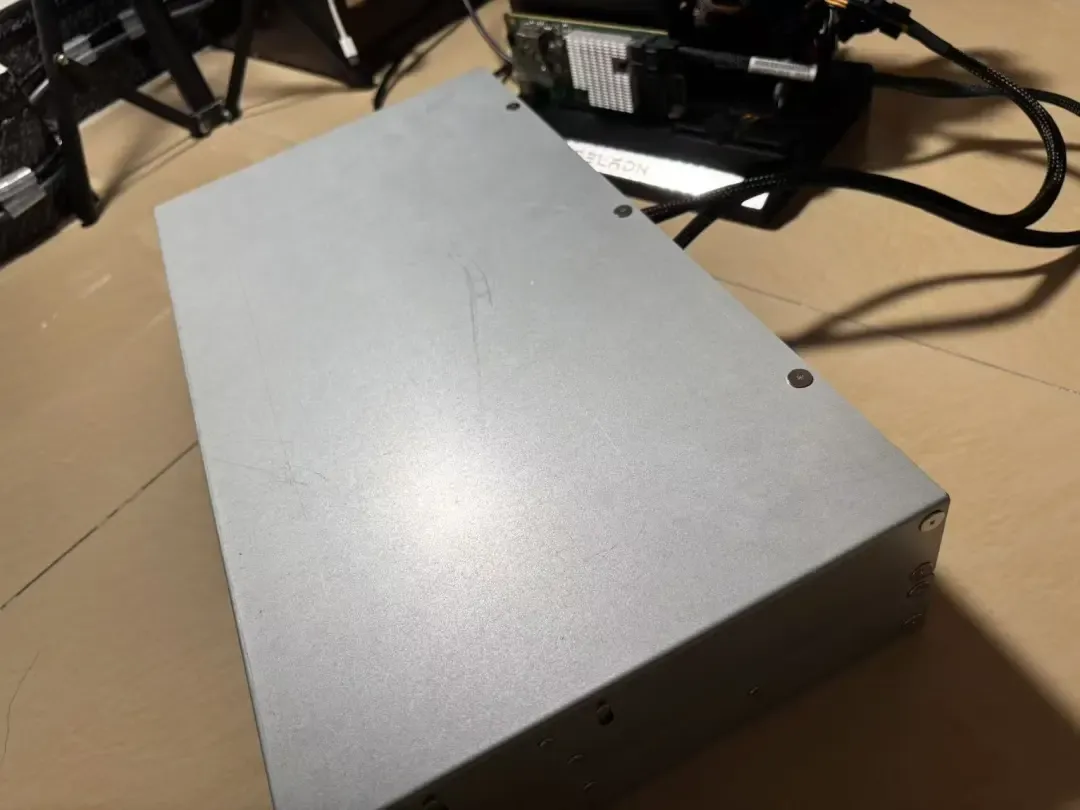

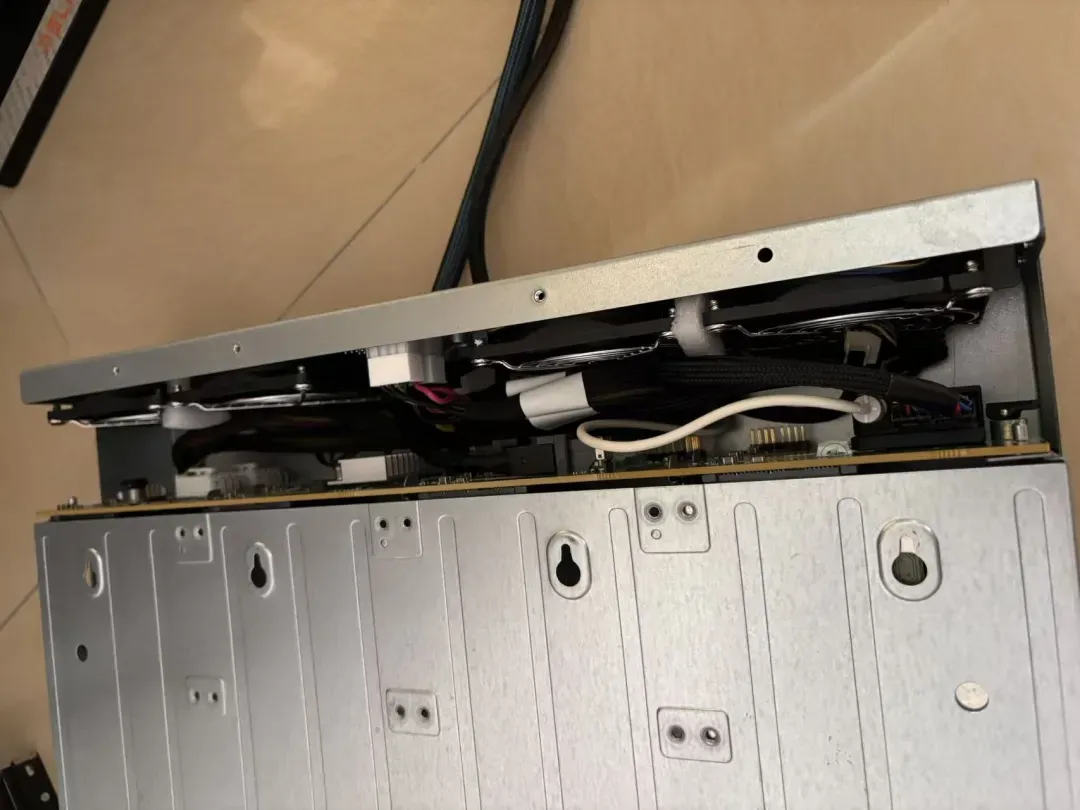

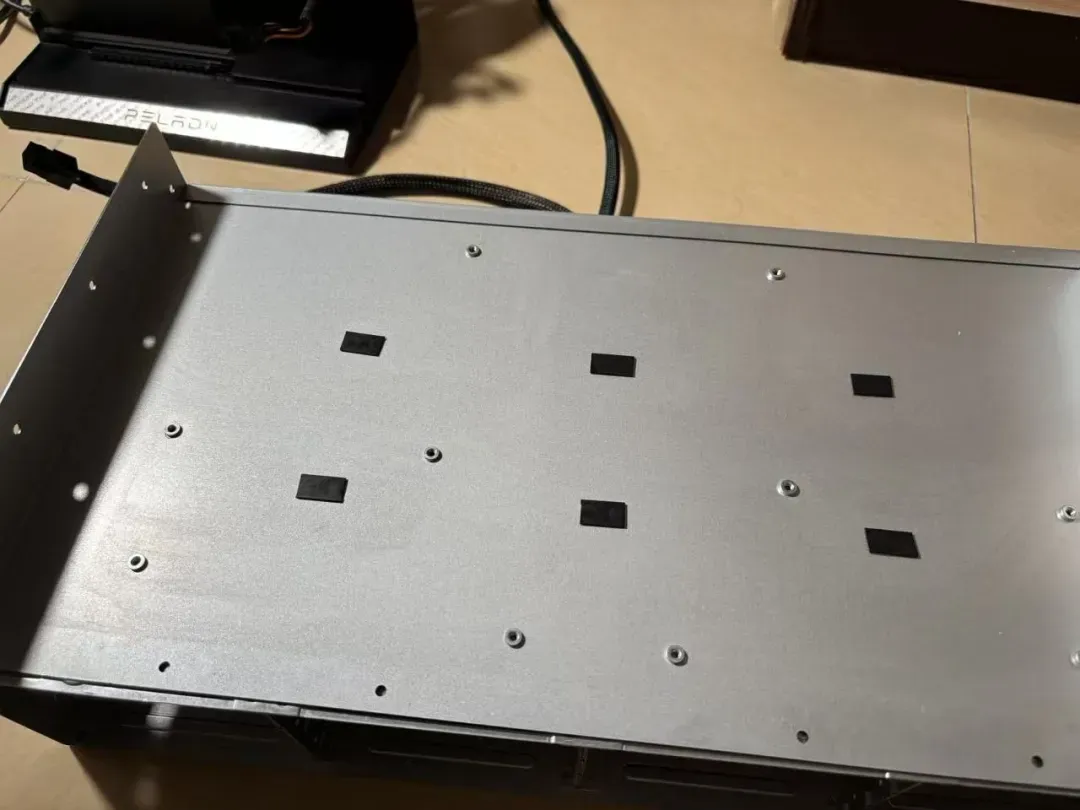

定制上下盖板厚度充足，预留孔位与硬盘笼对应，可用短螺丝刀在内部紧固。

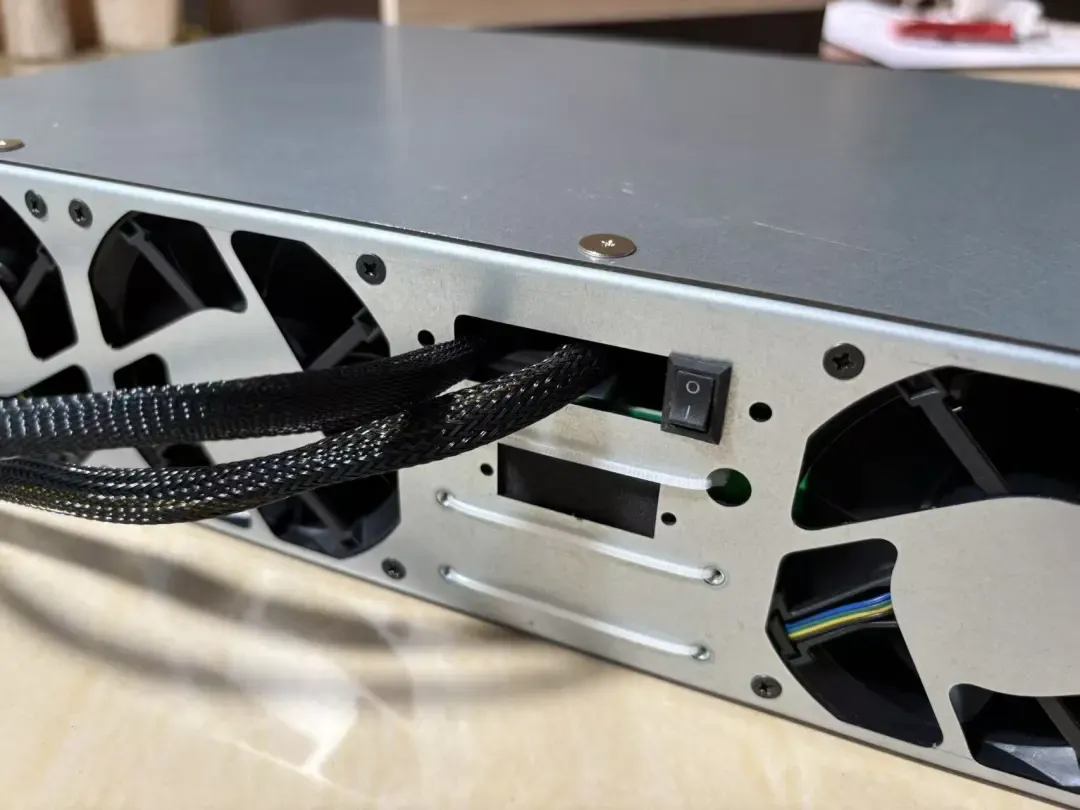

额外添加PWM风扇控制器开关，可直接断电或重置连接米家功能。

硬盘笼背面仅引出数据线和供电线，布局简洁明了。

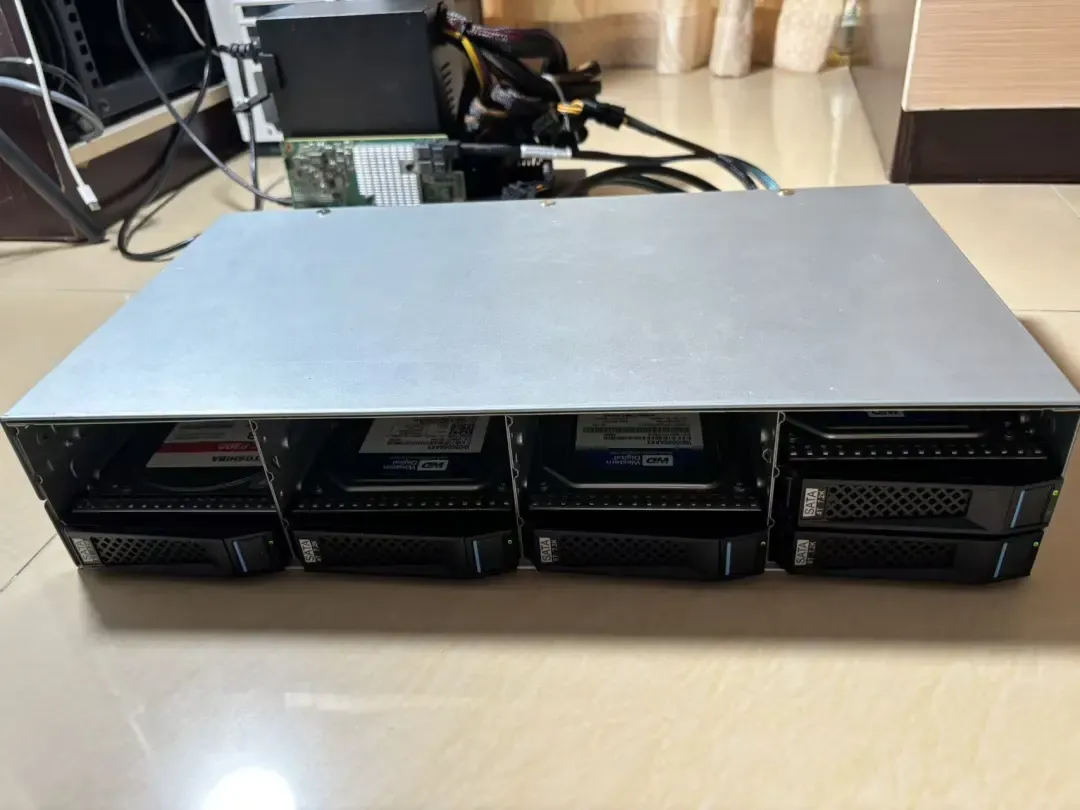

插入硬盘后效果，首次运行建议使用测试硬盘，避免接线错误导致机械硬盘损坏。

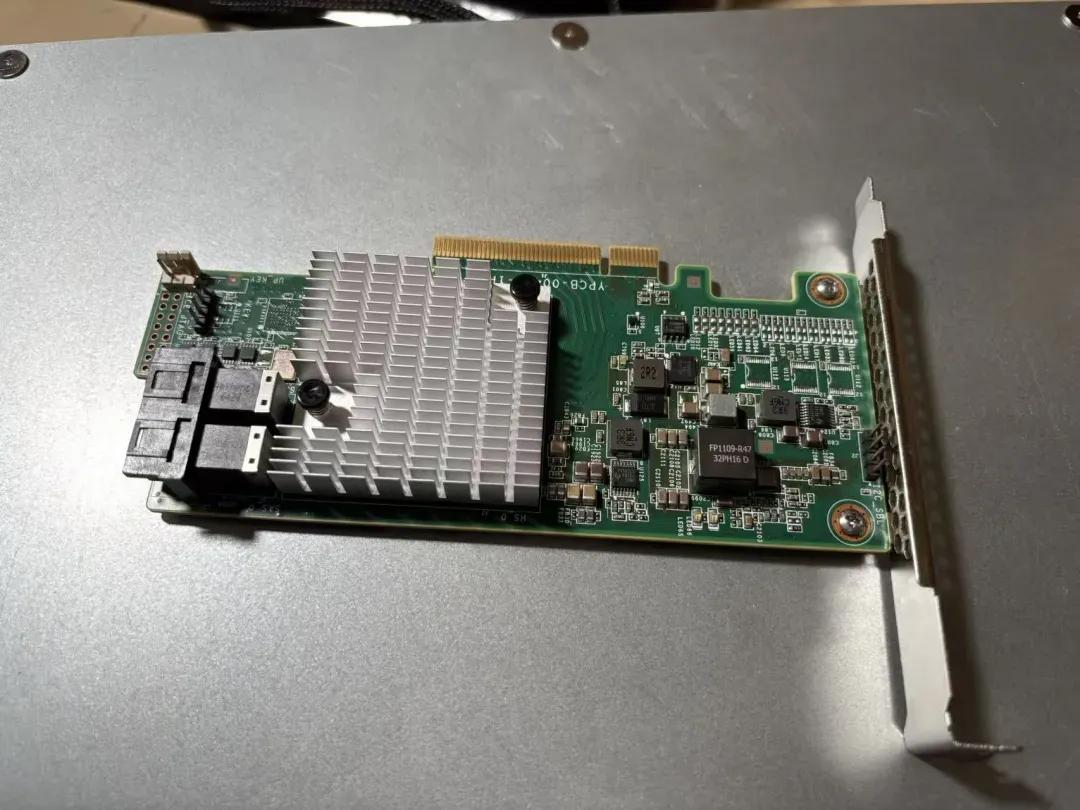

直通卡使用

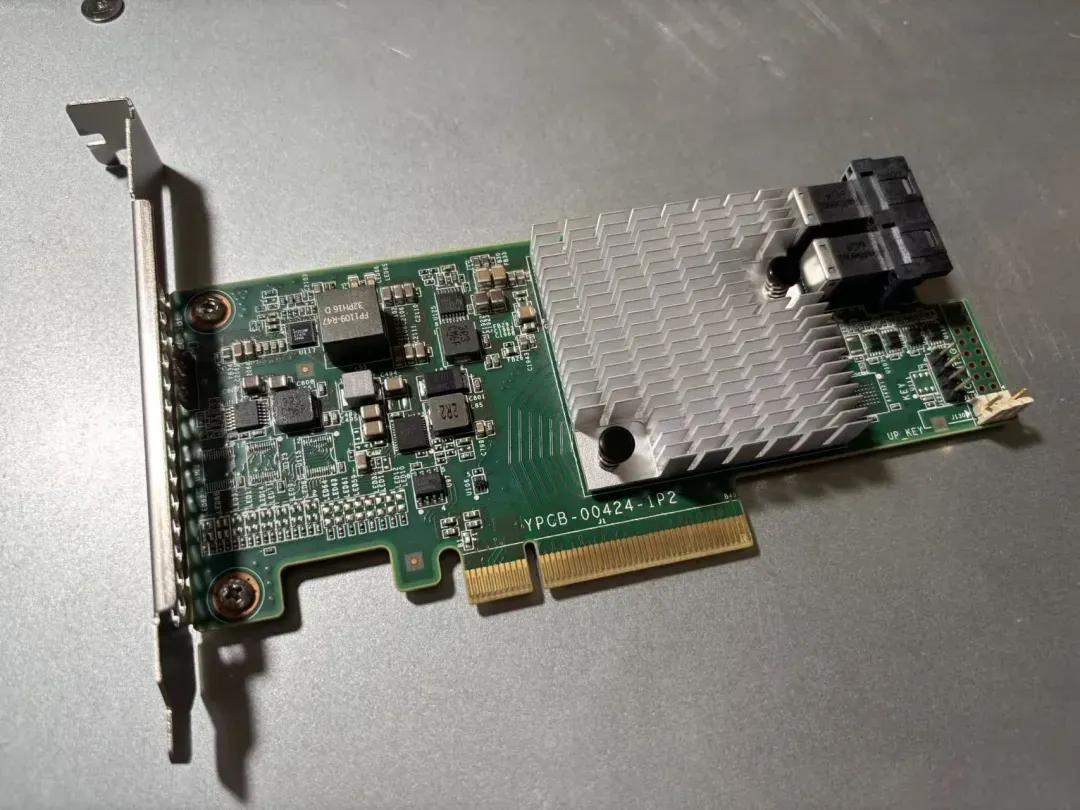

所选直通卡功耗和发热较高，建议附加小风扇辅助散热。

购买后务必测试功能，外观无法判断好坏，我曾遇故障后商家更换。

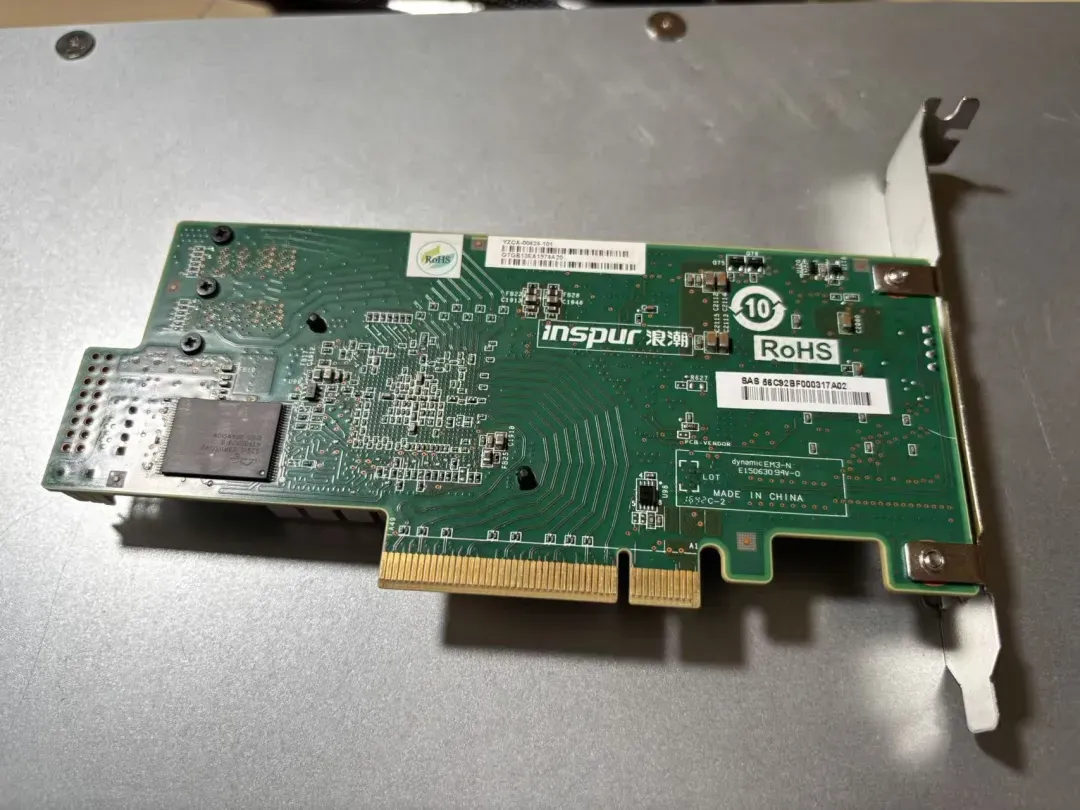

价格较为合理，卖家预刷固件，插入即可识别使用。

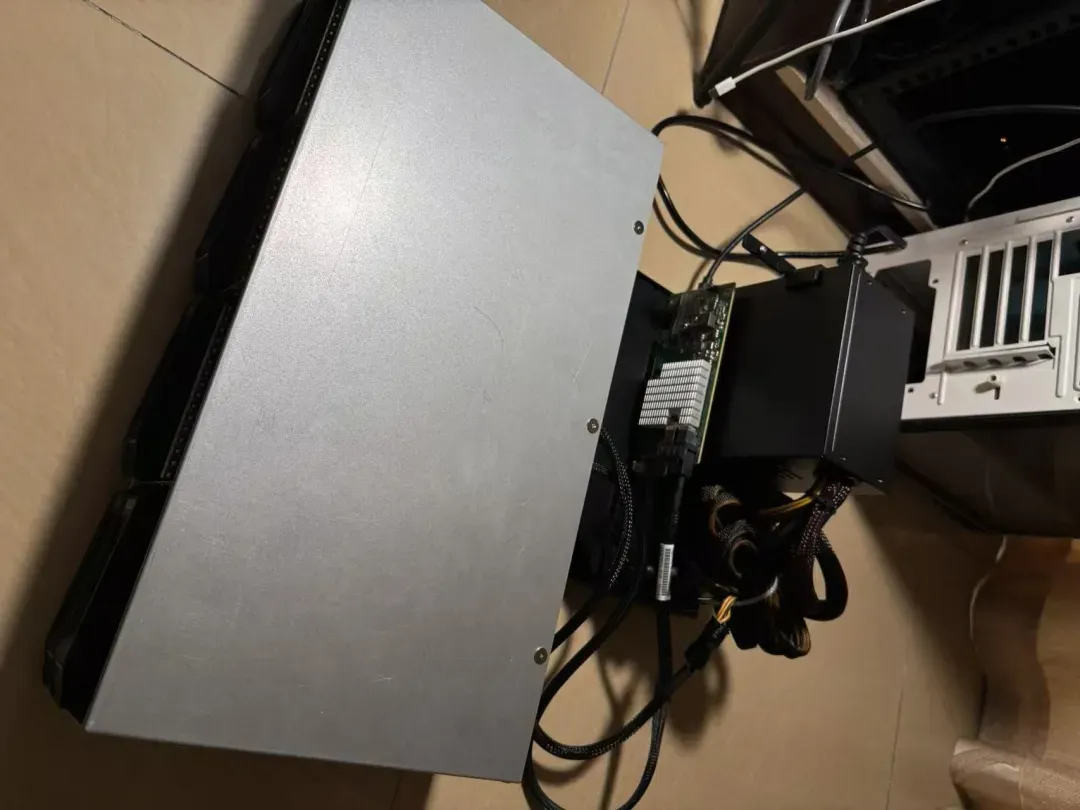

目前搭配全闪存NAS和显卡坞使用，直通卡插入显卡坞，供电从旁侧电源获取。

整体使用总结

总体而言，不建议个人DIY组装，购买现成配套产品更省心经济。对于大容量存储用户，此款机头是不错选择，相比普通机箱更规整于机架，价格相对合理。但需注意，普通用户无需此类设备，避免过度需求。

尽管组装完成已久，实际通电运行频率较低，主要因功耗未达预期，相比单独开启成品NAS作为存储，节能效果更优（尽管盘位数量较少）。

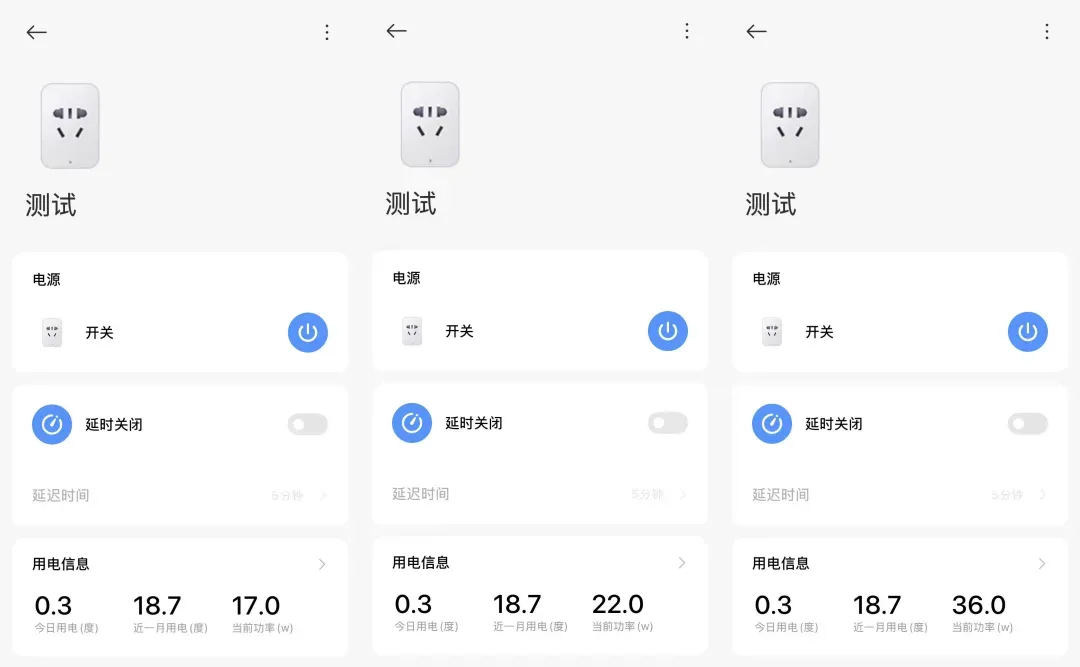

功耗测试数据记录时间较久，可能存有混淆，仅供参考：包括空载无风扇、空载风扇全速、四块硬盘低速风扇三种场景。
