AI画图革命：停用5年ProcessOn会员，免费工具一键生成流程图、时序图、架构图

May 31, 2026

在互联网行业，无论是程序员还是产品经理，工作中几乎离不开画图。

需求评审时需要画图。
技术方案设计也离不开图。

画图最耗时的往往不是梳理逻辑，而是拖拽图形、连线、调整位置、修改字体和箭头样式，这些机械操作浪费了大量时间。

以实际工作为例，最常用的图无非三种：

流程图：用于梳理业务流程

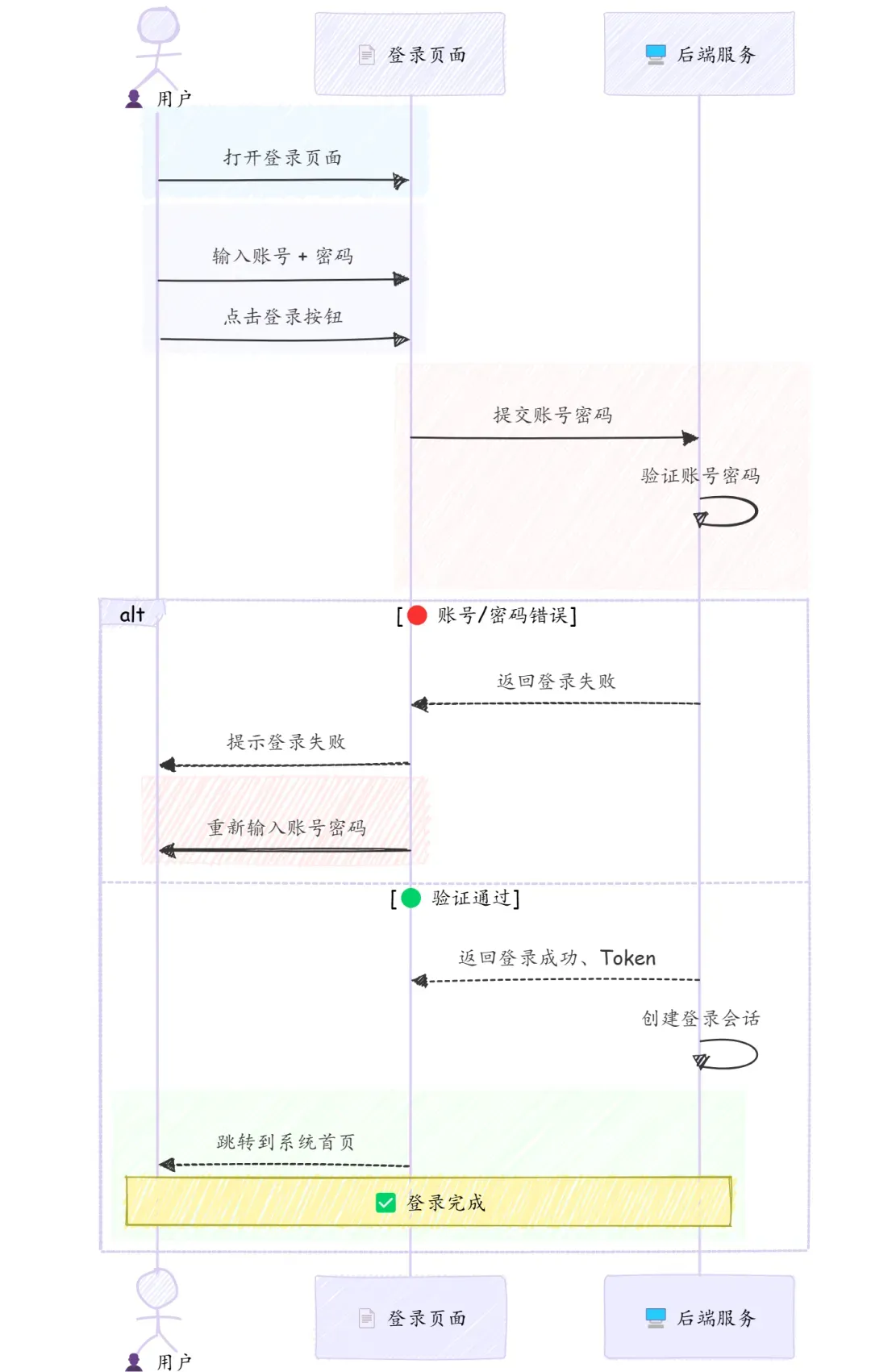

时序图：展示各系统间的交互顺序
架构图：体现系统功能模块与分层关系

过去纯手工绘图，很难绕开 ProcessOn、draw.io、Excalidraw 这类平台。

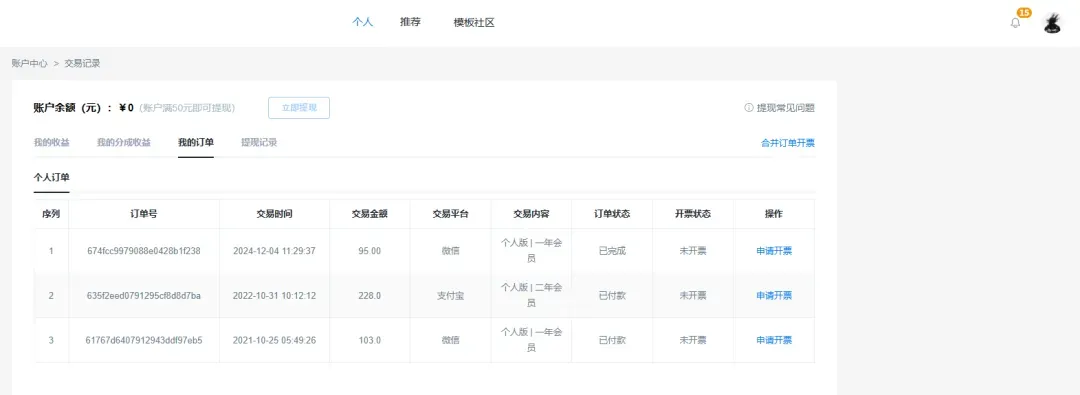

我最常用的是 ProcessOn，它上手快，内置大量模板，画图体验很流畅。但它是收费的，我连续付费5年！（真心疼）

五年付费记录

现在有了 AI，会员到期后我没有再续费，因为 AI 画图已经足够方便了。

个人看法：不只是我，在 AI 时代，传统的 SaaS 工具公司会面临更大挑战。一个程序员借助 AI 能在很短时间内开发出具备70%以上功能的替代平台。

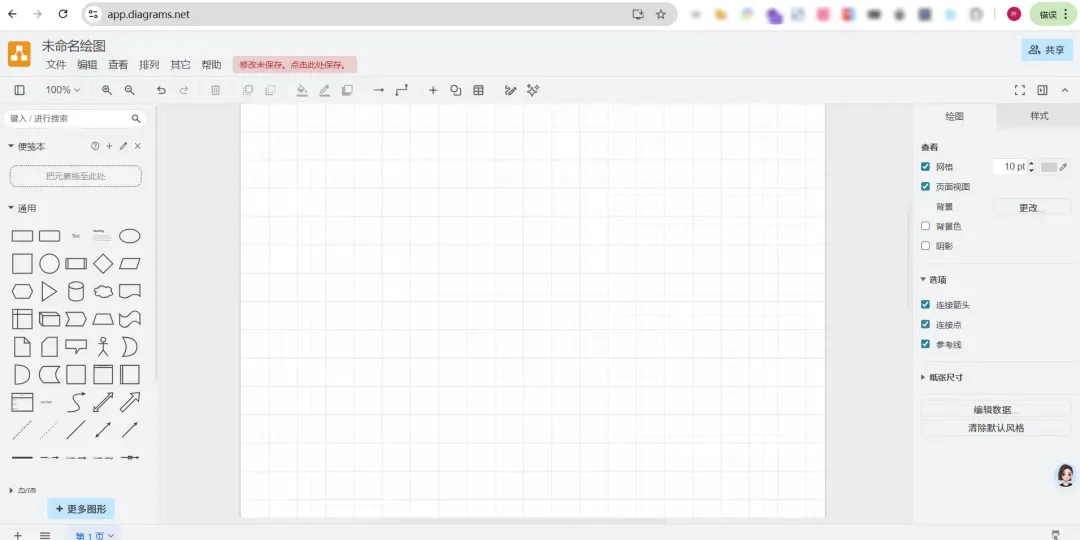

draw.io 虽然免费，但成品的美观程度一般，界面也没有 ProcessOn 顺手，我几乎不用，不过很多同事（尤其产品经理）喜欢用，大概是看中它完全免费——还要什么自行车呢！

draw.io 界面

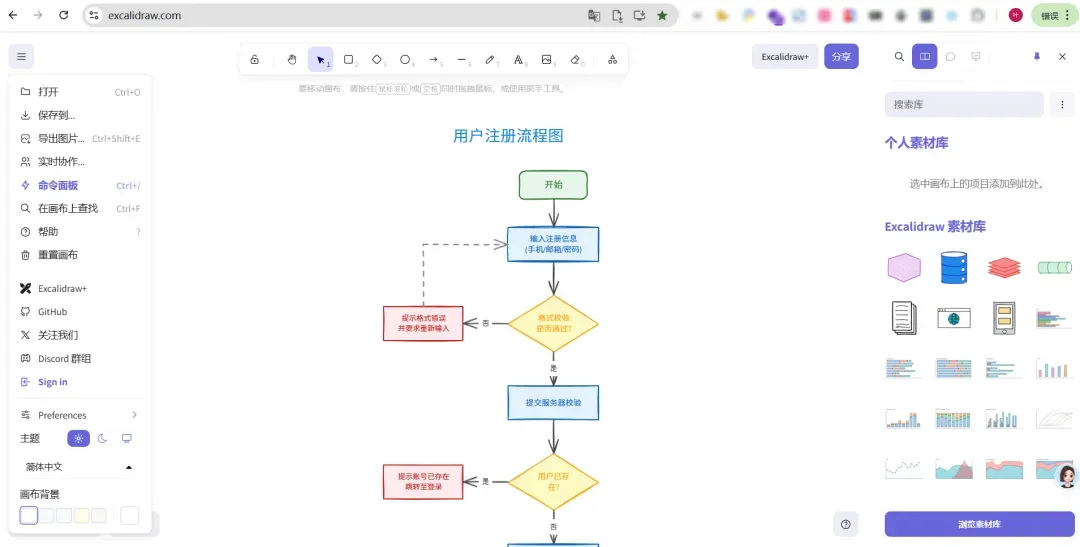

Excalidraw（网址：https://excalidraw.com）可能有些朋友还不太了解。

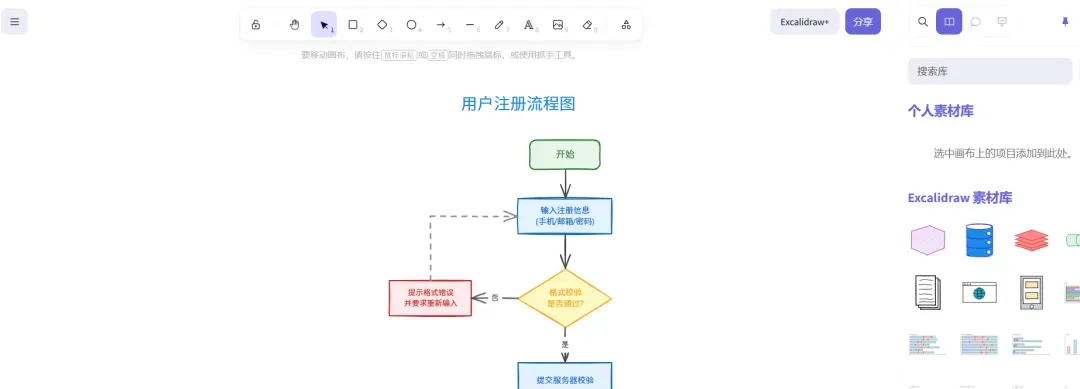

这个网站能做出非常好看的手绘风格图示，颜值很高，内置了丰富的手绘素材。比如下面这张用户注册流程图，就是典型的手绘效果：

Excalidraw 手绘流程图

然而，无论是上面哪一个平台，本质上仍需要手动绘制。（尽管 ProcessOn 现在也提供了 AI 绘图功能，但需要会员才能使用。）

进入 AI 时代，画图这件事已经彻底变了。

如今，像流程图、时序图这类图表，完全可以用自然语言“Vibe”出来。架构图虽然复杂一些，也同样可行（文章末尾会讲到）。

还在手工一点一点拖拽绘图吗？时代真的不同了！

时代变了

AI 生成图像的两种方式

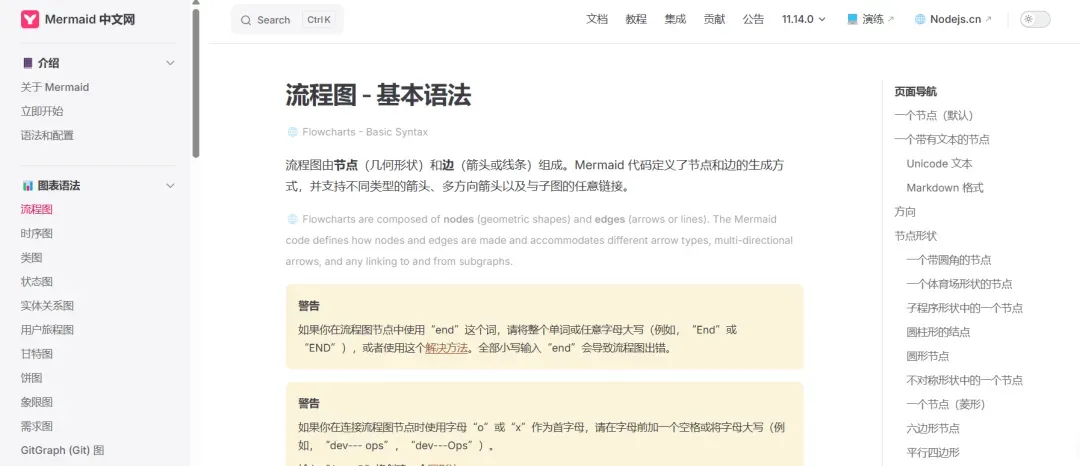

借助 AI 生成图表，主要有两种方法。其一是利用 Mermaid 和 PlantUML 这类基于文本的绘图语法。

两者都能用，但如果让我推荐，我更偏向 Mermaid。原因很简单，它对 AI 更加友好。

而且主流的 AI 对话工具，如 DeepSeek、元宝、豆包、ChatGPT 等，内部集成的就是 Mermaid 语法。

快速生成流程图

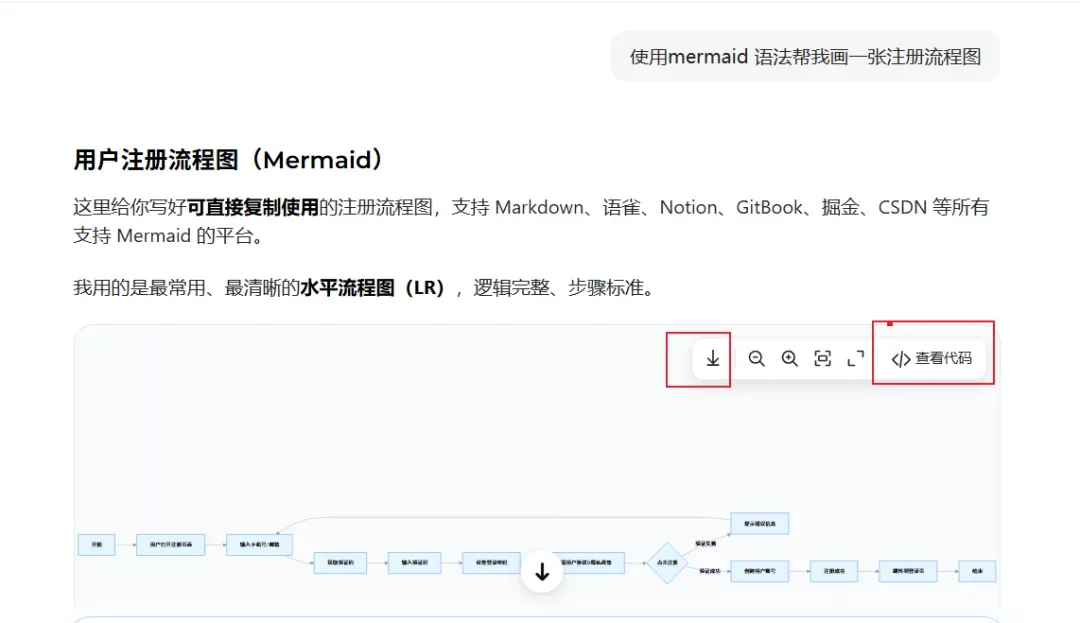

例如，你可以直接对豆包说出需求：

在豆包中提需求

直接下载得到的流程图效果如下：

AI 生成的流程图

查看源码，它就是标准的 Mermaid 语法：

flowchart LR
A[开始] --> B[用户打开注册页面]
B --> C[输入手机号/邮箱]
C --> D[获取验证码]
D --> E[输入验证码]
E --> F[设置登录密码]
F --> G[同意用户协议&隐私政策]
G --> H{点击注册}

H -->|验证失败| I[提示错误信息]
I --> C

H -->|验证成功| J[创建用户账号]
J --> K[注册成功]
K --> L[跳转到登录页]
L --> M[结束]

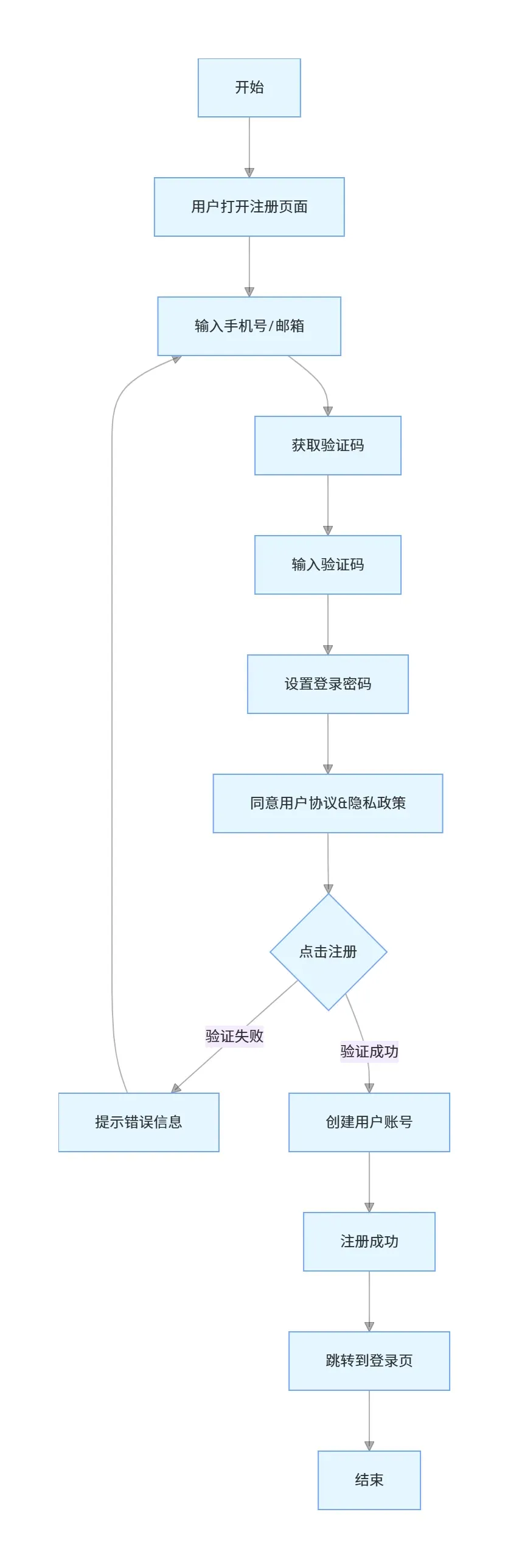

这张图是从左到右的排布，如果看起来不习惯，可以要求改成自上而下的方向，直接对话就行。

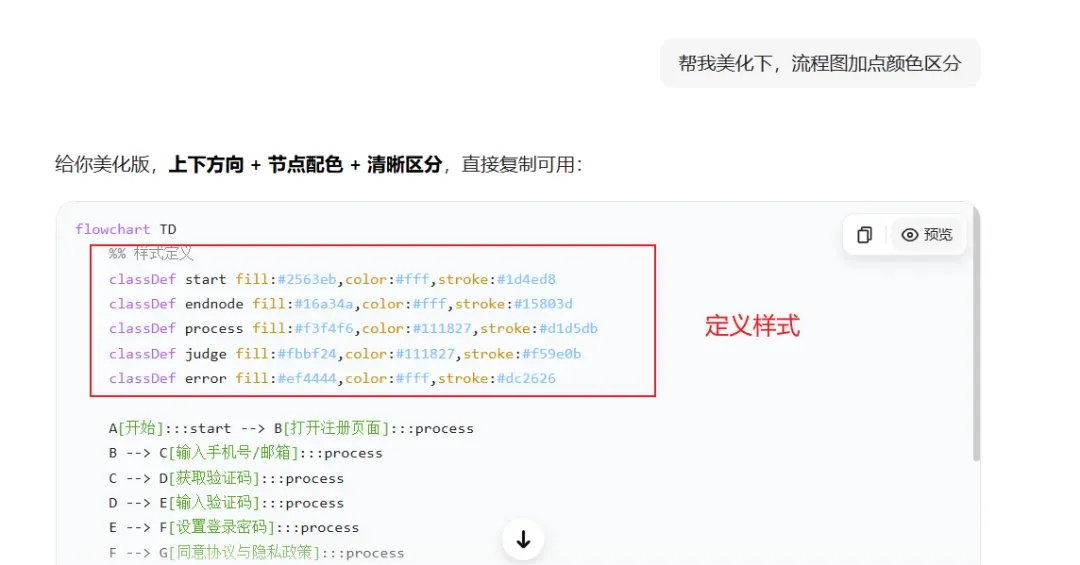

要求改为上下方向
