ROS2入门实战：零硬件仿真玩转机器人控制与通信原理

如今机器人技术与人工智能的结合已是大势所趋，越来越多开发者将目光投向这个领域。好消息是：你并不需要购买昂贵的机器人硬件，普通电脑就能开启机器人操作系统ROS2的学习之旅！

本文将带你通过经典的海龟仿真器（Turtlesim）快速掌握ROS2核心概念，从环境搭建到指令控制，再到真实机器人应用，一气呵成。

如果你在 Ubuntu 24.04 上安装 ROS2，可能会发现没有 Humble 版本，只有 Rolling 和 Jazzy 两个选项。根据实际需要选择即可，本例以 Jazzy 版本为例。安装可通过一键脚本完成，过程简单直观：

wget http://fishros.com/install -O fishros && . fishros

一、三行命令启动机器人仿真环境

只需打开终端依次执行以下命令，即可进入机器人世界：

# 启动小乌龟仿真器（机器人本体）
ros2 run turtlesim turtlesim_node

# 启动键盘控制器（遥控器）
ros2 run turtlesim turtle_teleop_key

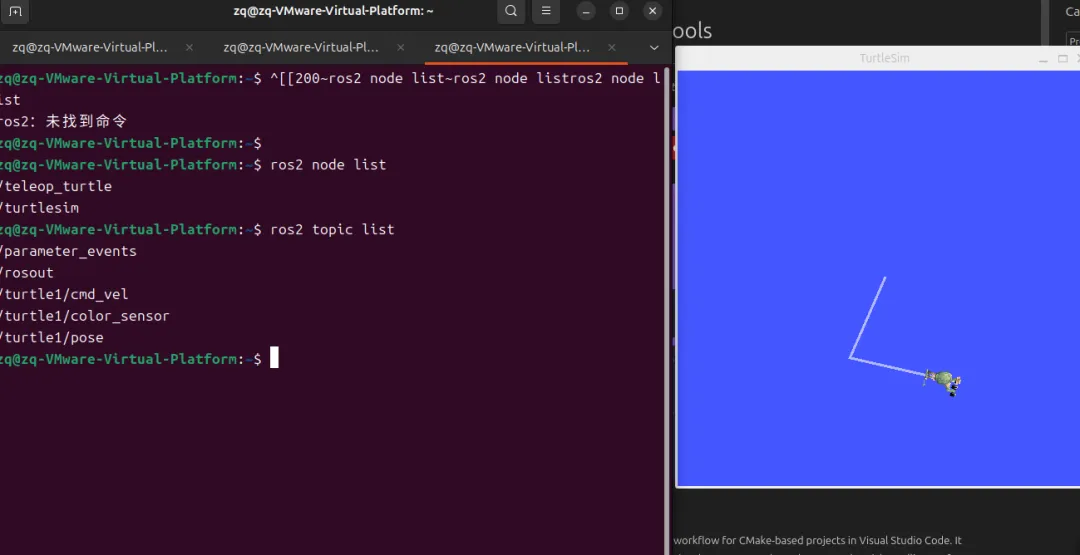

# 查看系统状态
ros2 node list   # 当前运行中的机器人组件
ros2 topic list  # 所有数据通信通道

执行后会看到两个关键组件：

  • /turtlesim：小乌龟仿真器，代表机器人本体
  • /teleop_turtle：键盘控制节点，相当于遥控器



二、核心概念：机器人通信的“秘密语言”

1. 节点（Node）——机器人的功能器官

机器人系统由多个独立程序构成，就像人体拥有不同的器官。每个节点负责特定功能，可以通过命令查看：

zq@zq-VMware-Virtual-Platform:~$ ros2 node list
/teleop_turtle   # 遥控节点
/turtlesim       # 运动控制节点

2. 话题（Topic）——神经传导通道

节点之间通过话题传递数据，可以理解为机器人内部的“专用数据线”：

zq@zq-VMware-Virtual-Platform:~$ ros2 topic list
/turtle1/cmd_vel      # 运动指令通道（核心通道）
/turtle1/pose         # 位置反馈通道
/turtle1/color_sensor # 传感器通道

三、动手实践：亲手操控机器人

场景1：发送一次指令（精准控制）

让乌龟直线前进一小段距离，就像发送一条即时指令：

ros2 topic pub --once /turtle1/cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 0.2, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.0}}"

效果立竿见影，乌龟会向前移动一小步。

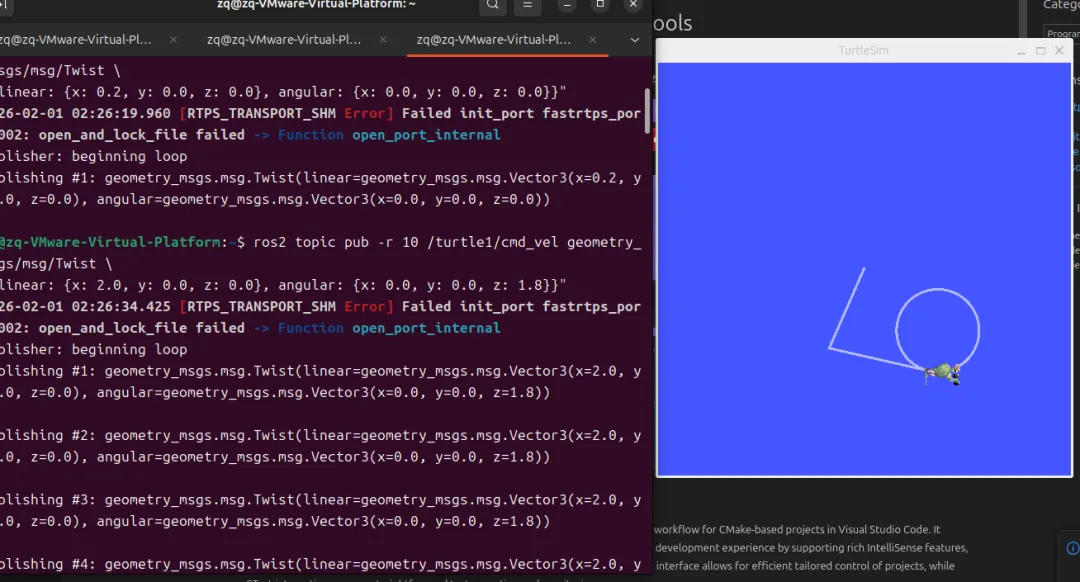

场景2：持续转圈（周期性控制）

以每秒10次的频率发送运动指令，边前进边转弯，实现完美的“爱的魔力转圈圈”：

ros2 topic pub -r 10 /turtle1/cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}"


参数说明：

  • -r 10：每秒发送10次控制指令，保证运动平滑
  • linear.x: 2.0：前进线速度 2.0 米/秒
  • angular.z: 1.8：转向角速度 1.8 弧度/秒
  • 效果：前进与旋转叠加，自然画出圆形轨迹

场景3：监控机器人实时状态

查看乌龟的准确位姿，相当于关注GPS定位信息：

ros2 topic echo /turtle1/pose

还可以了解话题的详细通信关系：

ros2 topic info /turtle1/cmd_vel
# 输出示例：Publisher count: 1, Subscription count: 1

四、深入原理：指令如何被机器人“听懂”

消息结构剖析

geometry_msgs/msg/Twist 消息定义了三维空间中的运动方式：

{
    linear:  {x: 前后速度, y: 左右速度, z: 上下速度},
    angular: {x: 横滚,     y: 俯仰,     z: 偏航(转向)}
}

通信架构一览


转圈运动学计算

  • 线速度：v = 2.0 m/s
  • 角速度：ω = 1.8 rad/s
  • 转弯半径：r = v/ω ≈ 1.11 米
  • 转一圈用时：T = 2π/ω ≈ 3.49 秒

五、拓展玩法：从简单到复杂

玩法1：画正方形

手动执行4次前进加转向，即可走出正方形路径：

# 前进2秒
ros2 topic pub --rate 10 --duration 2 /turtle1/cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 1.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.0}}"

sleep 2

# 右转约90度（1.57弧度）
ros2 topic pub --rate 10 --duration 1 /turtle1/cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 0.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: -1.57}}"

sleep 1
# 重复上述前进和转向组合三次……

玩法2：螺旋线探索

利用简单的bash脚本动态改变速度和转向，实现半径逐渐增大的转圈：

for ((i=1; i<=10; i++)); do
    speed=$(echo "0.5 + $i*0.1" | bc)
    turn=$(echo "1.0 - $i*0.05" | bc)
    ros2 topic pub --once /turtle1/cmd_vel ... "{linear: {x: $speed, ...}, angular: {z: $turn}}"
    sleep 0.5
done

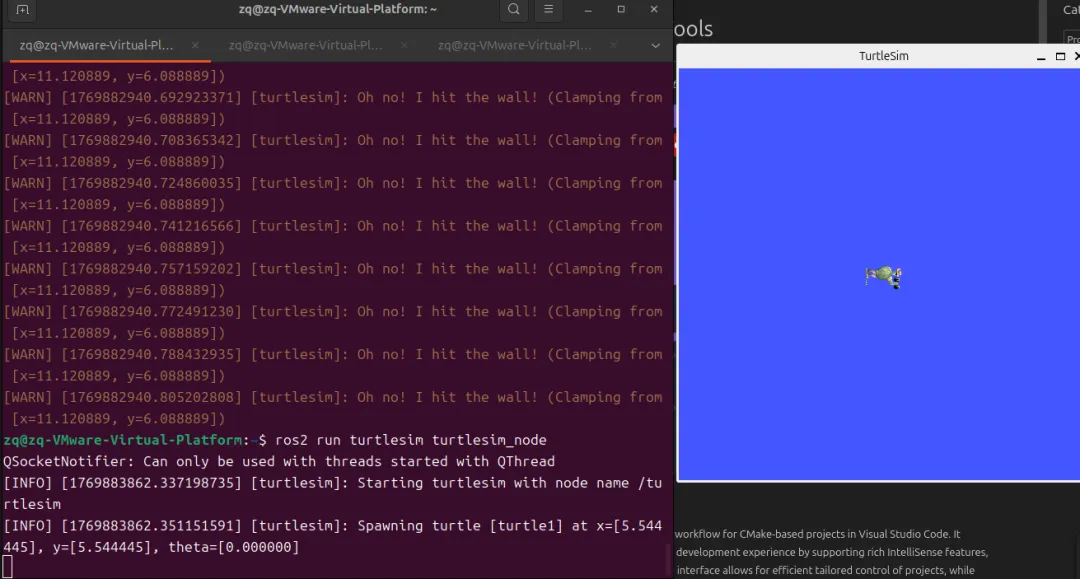

玩法3：碰撞检测实验

监听颜色传感器话题，当乌龟撞墙时颜色会发生变化：

ros2 topic echo /turtle1/color_sensor
# 操控乌龟撞击墙壁，观察数值变化

六、迁移到真实机器人

今天学到的知识可以直接应用于实体机器人：

  1. 移动底盘控制

    # 真实机器人同样订阅 /cmd_vel 话题
ros2 topic pub /cmd_vel geometry_msgs/msg/Twist ...

  2. 无人机飞行控制（原理相同，消息类型不同）

  3. 工业机械臂操作（消息更复杂，但通信架构完全一致）

七、常见疑问解答

Q：小乌龟有时反应迟钝怎么办？
A：检查命令发送频率，-r 10 对仿真可能够用，但真实机器人通常需要 20–50 Hz 的控制频率。

Q：如何实现更流畅的运动？
A：提高发布频率，并让速度值逐步变化，避免阶跃突变。

Q：这套方法可以控制我自己的机器人小车吗？
A：毫无疑问！只要你的小车底层订阅了 /cmd_vel 话题，指令代码无需任何修改。

八、学习资源推荐

  • 官方文档：docs.ros.org
  • 进阶方向：ROS2 导航栈、SLAM、MoveIt 机械臂控制
  • 实践项目：TurtleBot3、AutoRace、ROS2 无人机

今日总结

通过本文的实践，你已掌握以下关键能力：
✅ ROS2 节点与话题的核心概念
✅ 两种机器人控制方式（单次与持续）
✅ 运动学基本原理
✅ 从仿真无缝过渡到真实硬件的思路

最重要的领悟：机器人开发的精髓在于分布式、模块化、消息驱动的架构。无论是虚拟的小乌龟还是高精度的工业机器人，通信的本质都如出一辙。
