南北向流量及东西向流量的来源及含义

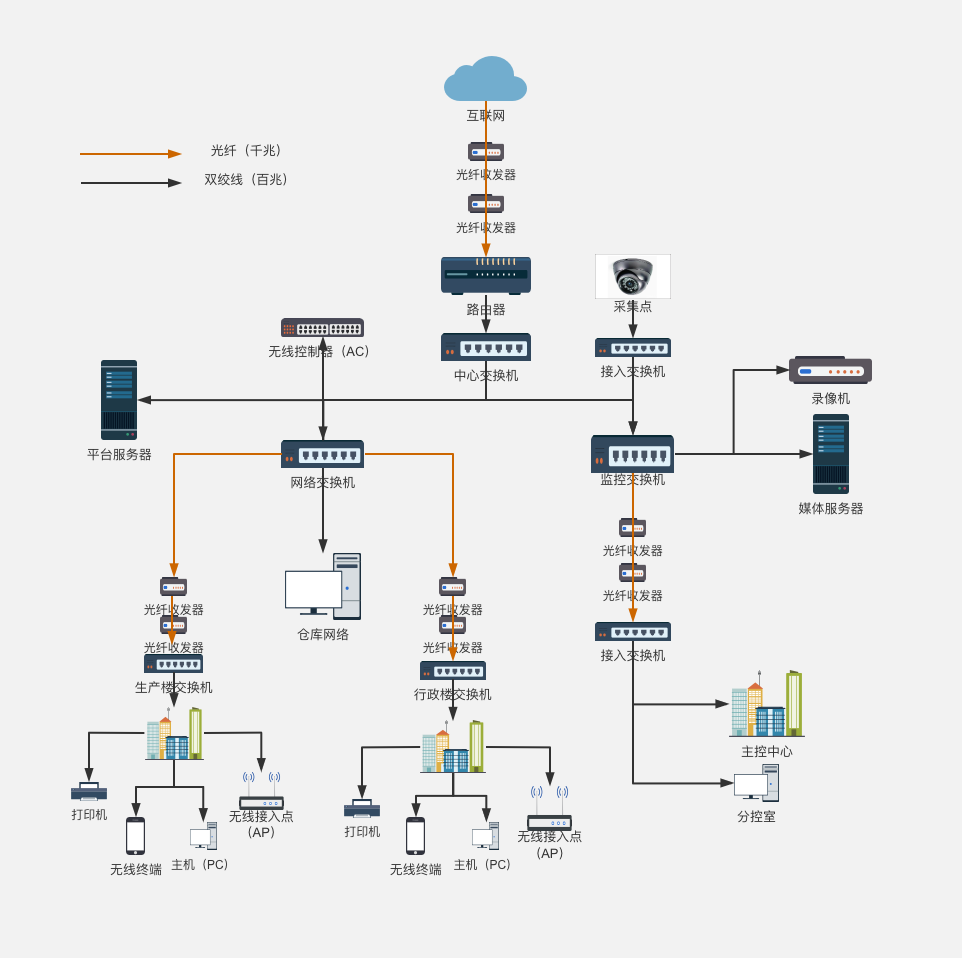

南北向流量和东西向流量的命名来自于绘制网络图的习惯。在网络图中,通常将核心网络组件绘制在顶部(北),客户端绘制在底部(南),而数据中心内的不同服务器水平(东西)绘制。如下是一个典型的网络拓扑图:

南北 东西 流量.jpg

南北向流量是指数据中心与外部网络之间的流量,包括:

  • 用户访问数据中心内网站或应用程序的流量

  • 数据中心与其他数据中心或云之间的流量

  • 数据中心与互联网服务提供商 (ISP) 之间的流量

东西向流量是指数据中心内部服务器之间的流量,包括:

  • 虚拟机之间的流量

  • 应用程序服务器之间的流量

  • 数据库服务器之间的流量

南北向流量和东西向流量的特点

南北向流量和东西向流量有以下特点:

  • 流量方向不同:南北向流量是数据中心与外部网络之间的流量,东西向流量是数据中心内部服务器之间的流量。

  • 流量性质不同:南北向流量通常是与外部网络通信相关的流量,例如Web 浏览器请求、电子邮件传输、文件下载等。东西向流量通常是内部网络中的数据流量,例如各部门之间的数据传输、内部应用程序之间的通信等。

  • 流量大小不同:南北向流量通常是与外部网络通信相关的流量,其流量量通常较大。东西向流量通常是内部网络中的数据流量,其流量量相对较小。

南北向流量和东西向流量的趋势

近年来,随着云计算、虚拟化、大数据等技术的应用,东西向流量在数据中心网络中的占比越来越大。根据Gartner 的预测,到 2025 年,东西向流量将占数据中心网络总流量的 80% 以上。

南北向流量和东西向流量对网络的影响

南北向流量和东西向流量对网络有不同的影响。南北向流量通常需要穿越防火墙、入侵检测系统 (IDS) 等安全设备,因此对网络安全的影响较大。东西向流量通常不需要穿越安全设备,因此对网络安全的影响较小。

东西向流量的增长对数据中心网络带来了新的挑战。传统的南北向流量模型已经无法满足东西向流量的需求。数据中心需要采用新的网络架构和技术来应对东西向流量的增长。
