树莓派自制高度安全可定制安防监控摄像头系统全攻略:MotionEye安装配置步骤与高级功能详解指南


利用树莓派构建安防摄像头系统具备多重显著优势,使其成为家庭或小型企业经济高效的监控解决方案。树莓派以其出色的性价比著称,无需投资昂贵的商业DVR/NVR系统即可实现完整安防功能。其灵活性与高度可定制特性允许用户根据具体需求调整设置——无论是部署多个摄像头、整合移动侦测技术,还是连接其他智能家居设备。丰富的软件选择(如MotionEyeOS或树莓派OS上的motion应用)进一步简化了配置流程,轻松管理视频流、录制功能和警报机制。

用户可选择将视频片段存储在本地介质中,例如SD卡、外部硬盘或网络附属存储(NAS)设备,确保数据始终处于个人掌控之下。此外,系统支持集成谷歌云端硬盘、Dropbox等云存储服务或自定义服务器,实现远程访问与自动备份功能。

树莓派安防监控系统实现方案


必备硬件组件列表

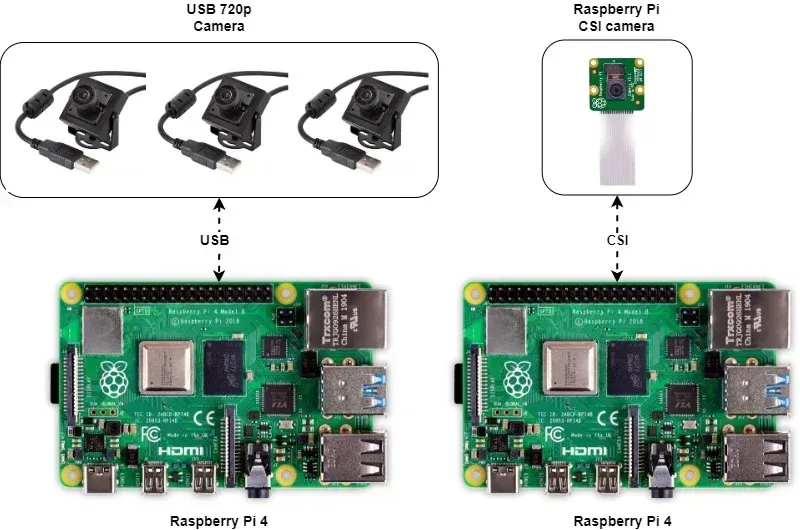

  • 树莓派设备(需配备摄像头接口的型号,例如树莓派3、4或Zero W)

https://github.com/motioneye-project/motioneyeos/wiki/Supported-Devices

  • 树莓派摄像头模块v2.1(或兼容USB网络摄像头)

  • MicroSD卡(至少16GB容量,需预装MotionEyeOS系统)

  • 外部USB硬盘驱动器(至少500GB空间用于视频存储)

  • 高质量5V电源适配器

安装与设置逐步教程

  1. 在带有SD读卡器的计算机上准备树莓派镜像。将适用于树莓派的SD卡插入读卡器,启动树莓派镜像工具。

树莓派镜像下载:https://www.raspberrypi.com/software/

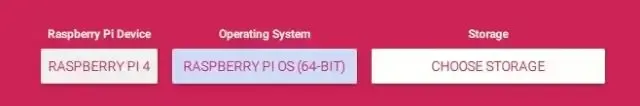

  1. 在设备选项中选定树莓派4作为目标硬件平台。

  2. 选择操作系统时使用自定义模式。浏览并加载MotionEyesOS镜像文件,将其烧录至树莓派4设备。


  1. 完成自定义配置步骤(例如WiFi网络设置)。

  2. 将SD卡插入树莓派主板,连接电源启动设备。

MotionEye软件核心功能概述

这是基于motion软件的在线管理界面,专为视频监控设计,集成运动检测传感器功能。


  • 提供简洁友好的用户界面,支持互联网、手机和平板电脑访问。

  • 兼容大多数USB摄像头,并完美适配树莓派摄像头模块。

  • 支持IP摄像头(网络摄像头)接入。

  • 实现摄像头动态检测,通过电子邮件和功能日触发警报通知。

  • 静态图片采用JPEG格式保存,视频文件使用AVI格式存储。

  • 支持延时摄影电影制作功能。

  • 可通过以太网电缆或无线网络接入本地局域网。

  • 文件可存储在设备本地SD卡、USB驱动器或局域网SMB共享文件夹中。

  • 支持在社交平台(如Facebook、Instagram)分享视频图片,可将文件上传至谷歌云端硬盘和Dropbox等云服务。

  • 默认情况下,媒体文件在局域网内作为SMB共享资源访问。

  • 媒体文件还可通过树莓派安装的FTP服务器或SFTP服务器进行管理。

MotionEye软件安装步骤

  1. 安装必要的Python依赖库:

sudo apt install python3-dev libcurl4-openssl-dev libssl-dev
  1. 安装PIP Python包管理工具:

sudo apt install python3-pip
  1. 下载MotionEye软件包:

sudo pip3 install 'https://github.com/motioneye-project/motioneye/archive/dev.tar.gz' --break-system-packages
  1. 初始化安装脚本程序:

sudo motioneye_init
  1. 安装libcamera软件包组件:

sudo apt install libcamera-v4l2

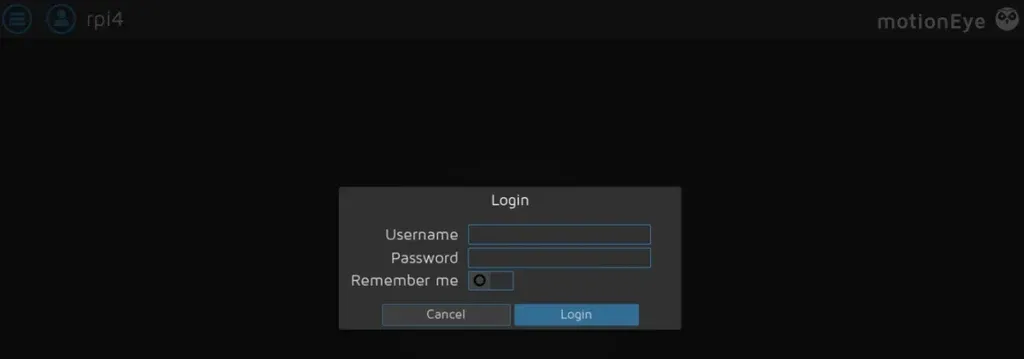

  1. 在网络中任意设备上打开网页浏览器访问地址:http://raspberry_pi_IP:8765

登录用户名:admin 密码:(初始为空)


摄像头与系统配置指南

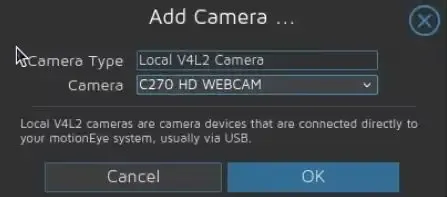

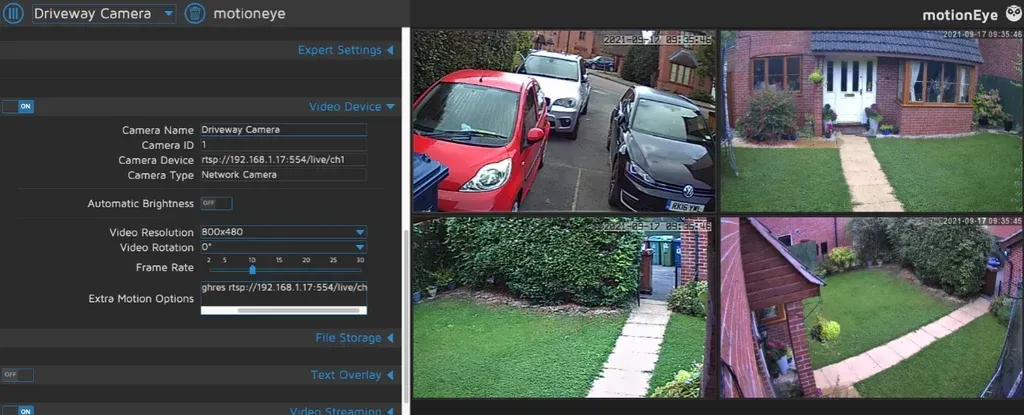

  1. 添加摄像头设备:


若使用树莓派摄像头模块或USB网络摄像头,选择“本地V4L2摄像头”选项。根据需求调整摄像头参数设置。

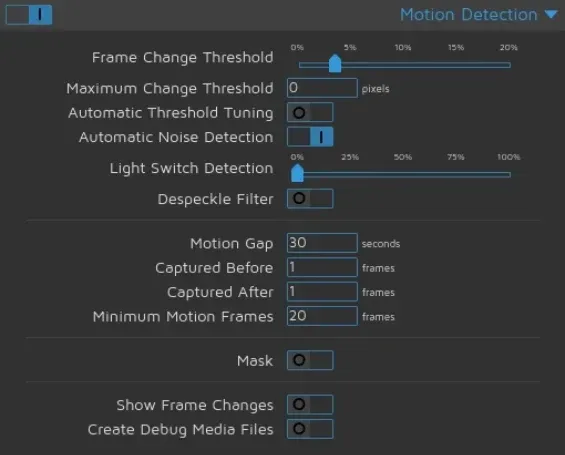

  1. 配置运动检测功能:

进入“运动检测”选项卡界面:


启用运动检测模块,配置灵敏度参数、检测区域范围及其他偏好设置。

  1. 设置存储方案:

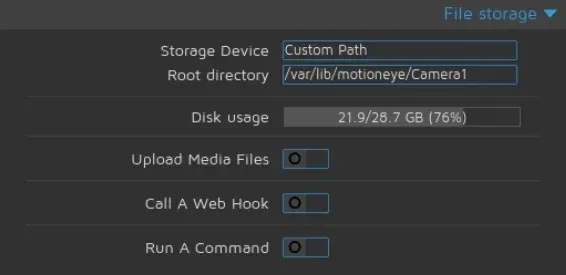

进入“文件存储”选项卡管理。


指定录制视频和图片的存储目录路径。

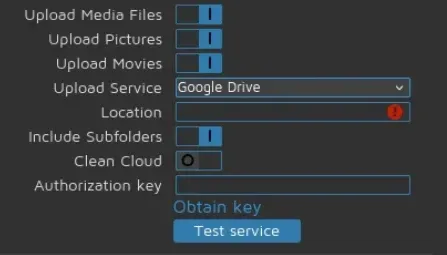

还可配置谷歌云端硬盘或Dropbox等云存储服务选项。


增强MotionEye系统安全措施

MotionEye默认使用8765端口提供网页界面访问。若该端口未采取适当安全措施(如HTTPS加密和强密码保护)直接暴露于互联网,摄像头系统可能面临安全风险。

  • 设置VPN服务允许远程访问树莓派,无需直接暴露端口至互联网,这是最安全的远程访问方法之一。

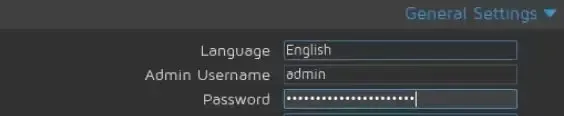

  • 进入通用设置>用户账户菜单,修改管理员账户密码。


  • 考虑将MotionEye默认端口更改为非标准端口号,增加潜在攻击者发现服务的难度。

替代方案:MotionEyeOS安装方法

MotionEyeOS是一个专用Linux发行版,可将单板计算机转换为专业监控系统。

  1. 在配备SD读卡器的计算机上下载并准备树莓派镜像。将适用于树莓派的SD卡插入读卡器,启动树莓派镜像工具。

  2. 下载最新稳定版本(v.20200606)软件包。

MotionEyesOS https://github.com/motioneye-project/motioneyeos/releases

  1. 选择树莓派作为目标设备类型。

  2. 选取自定义镜像文件并烧录至树莓派设备。


  1. 将SD卡插入树莓派主板,连接电源启动设备。

  2. 继续执行前述配置步骤流程。

额外配置选项

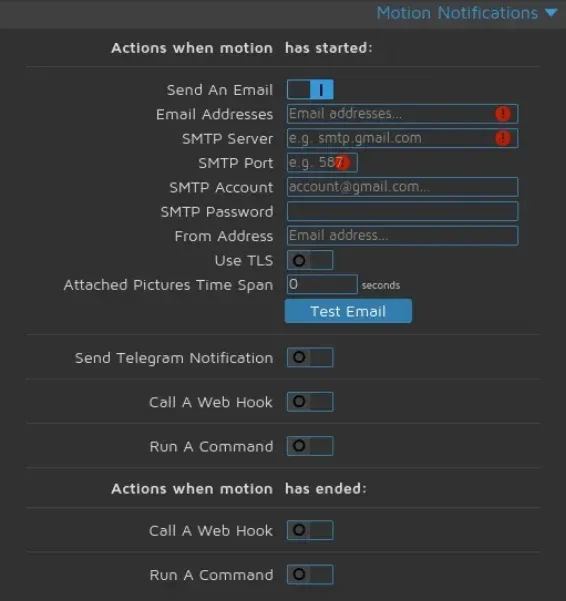

配置电子邮件或Webhook通知功能:设置系统在检测到运动时自动发送警报消息。


常见问题与解决方案

无法访问MotionEye网页界面

无法通过http://raspberry_pi_IP:8765地址访问MotionEye网页界面。

  1. 运行以下命令检查服务运行状态:

sudo systemctl status motioneye

若服务未运行,尝试重启服务进程:

sudo systemctl restart motioneye
  1. 若启用防火墙,确保8765端口已开放访问权限:

sudo ufw allow 8765/tcp

摄像头未检测到或无视频信号

  1. 确认摄像头模块或USB网络摄像头正确连接。对于树莓派摄像头模块,仔细检查排线是否牢固插入CSI插槽。

  2. 执行摄像头测试命令:

使用raspistill指令拍摄测试照片:

raspistill -o test.jpg

若命令执行失败,可能因摄像头连接不当或硬件故障导致。

  1. 验证摄像头接口是否启用状态:

确保在raspi-config工具中已启用摄像头接口功能:

sudo raspi-config

进入“接口选项”>“摄像头”菜单,确认其处于启用状态。

性能低下或CPU使用率过高

降低摄像头分辨率或帧率设置可显著减少CPU负载。在MotionEye界面的“视频设备”选项下调整这些参数。

存储问题(如空间不足或无法保存视频)

配置MotionEye自动删除旧文件功能,例如基于时间期限或存储空间阈值。

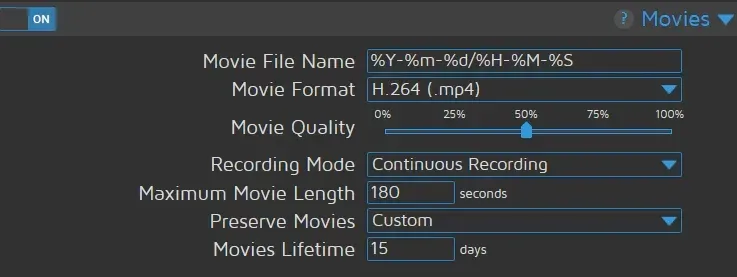

进入“视频”设置部分,设定视频保存期限,例如:15天自动清理。


官方MotionEye文档参考:

https://github.com/motioneye-project/motioneye
