PLC与树莓派基础概述
可编程逻辑控制器(PLC)是一种专为工业流程自动化和机械控制设计的计算机系统,以其卓越的可靠性、耐用性著称。PLC能够高效处理各类任务,如管理传送带系统、监控传感器数据或操作机器人设备,确保自动化过程中的精度、效率与安全性,成为现代工业不可或缺的核心组件。
树莓派则是一款多功能、经济实惠的单板计算机,凭借紧凑设计和广泛应用领域广受欢迎。最初作为教育工具开发,树莓派凭借其低成本特性、通用输入/输出(GPIO)引脚以及与开源软件的兼容性,正崛起为传统PLC的有力替代品,尤其适合预算有限的爱好者、教育工作者和小型企业。
工业自动化前沿趋势解析

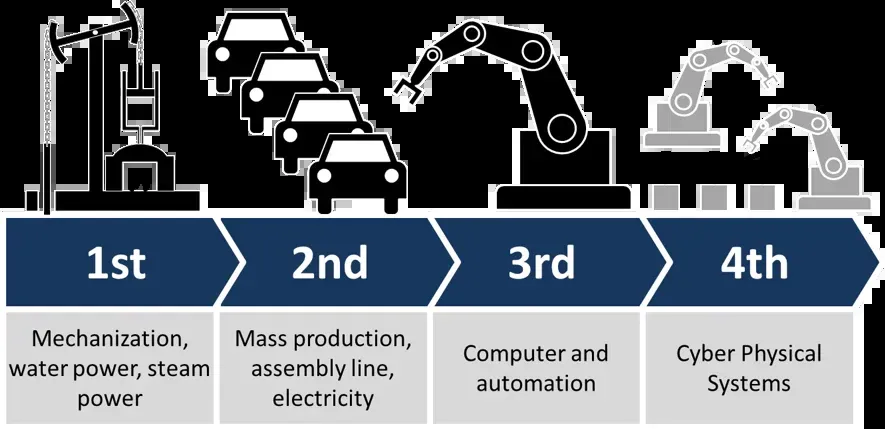

工业4.0与智能工厂演进
先进技术如物联网(IoT)、人工智能(AI)和机器学习深度融合,构建互联且智能的生产体系。实时数据采集与分析技术广泛应用于预测性维护、流程优化和效率提升,推动制造业向智能化转型。
工业物联网(IIoT)实践
联网设备和传感器系统持续监控设备与流程状态,重点在于实现机器间无缝通信,显著提升生产力并减少停机时间,为工业环境注入新活力。
人工智能与机器学习应用
AI驱动解决方案广泛应用于预测性维护、质量控制和决策支持领域。机器学习模型动态优化生产线,灵活适应变化条件,赋予自动化系统更高智能。
协作机器人与先进机器人技术
协作机器人(cobots)日益部署,与人类工人协同作业。机器人在重复性任务、精密组装和危险操作中的角色不断扩展,革新生产流程。
边缘计算优势
数据处理在数据源附近(如传感器和控制器)进行,有效降低延迟并加速决策响应。这一技术增强系统安全性,减少对集中式云服务的依赖。
自动化网络安全强化
工业网络防护日益重要,强调抵御网络威胁。实施加密通信和异常检测等强大安全措施,确保自动化环境稳定可靠。
PLC核心工作机制详解
PLC通过接收传感器、开关等设备的输入信号运作,这些信号代表现实世界参数如温度、压力或机械状态。
处理阶段由中央处理单元(CPU)执行预编程逻辑,通常采用梯形图、功能块图或结构化文本定义。输出阶段则向执行器、电机或阀门发送控制信号,触发特定动作如启动电机或停止传送带。PLC以循环扫描模式运行,持续读取输入、处理逻辑并更新输出,确保实时控制精度。现代PLC还支持网络通信,与其他控制器或监控系统集成,融入大型自动化框架。
PLC典型应用场景探索
制造自动化领域 控制装配线、机械臂和工厂设备,协调焊接、包装及质检流程。
流程控制应用 在石油、食品加工和制药行业调节温度、压力或流量等变量。
物料处理系统 管理仓库、机场或港口中的传送带、分拣设备和起重机。
能源管理优化 自动化发电厂的涡轮控制、电网管理及负荷分配系统。
建筑自动化运营 控制商业和住宅建筑的暖通空调、照明及电梯系统。
水和废水处理监控 监管处理厂的泵、阀门和过滤设备运行。
交通系统控制 操作铁路信号、交通灯和收费设施,确保地铁或机场高效运转。
农业自动化实践 优化灌溉、温室和动物喂养系统,提升农业生产力。
树莓派作为PLC的核心优势剖析
成本效益显著 树莓派价格远低于传统PLC,是小型企业、初创公司及教育项目的理想选择。
高度可定制化 开源特性允许用户构建个性化自动化系统,相比专有PLC提供无与伦比的灵活性。
丰富软件生态 兼容Python、Node-RED和Codesys等环境,支持数据记录、物联网连接及机器学习等高级功能。

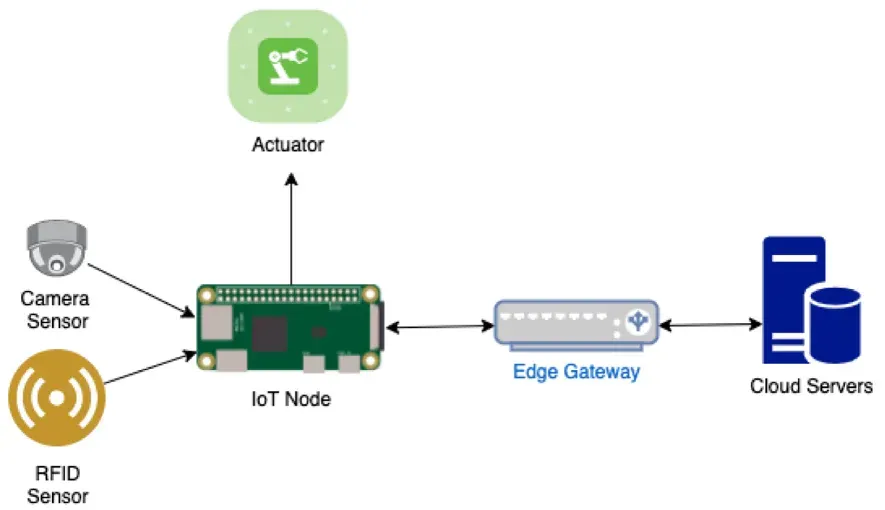

物联网无缝集成 轻松连接云平台,实现实时监控、远程控制及预测分析,完美适配工业4.0解决方案。
多样化输入/输出选项 配备GPIO引脚支持基础功能,可通过HAT扩展工业级连接能力。
开源许可优势 消除专有依赖,降低长期成本,赋予用户完全系统控制权。
构建树莓派PLC所需组件详解
硬件配置清单

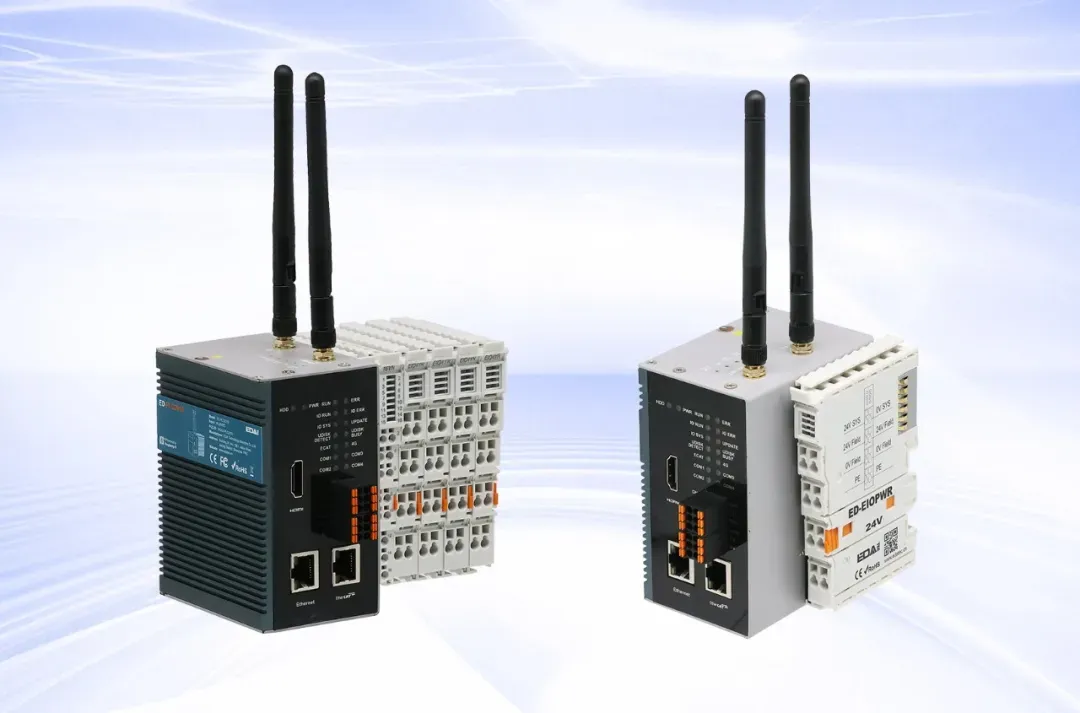

树莓派及数字/模拟I/O扩展板构成基础框架。

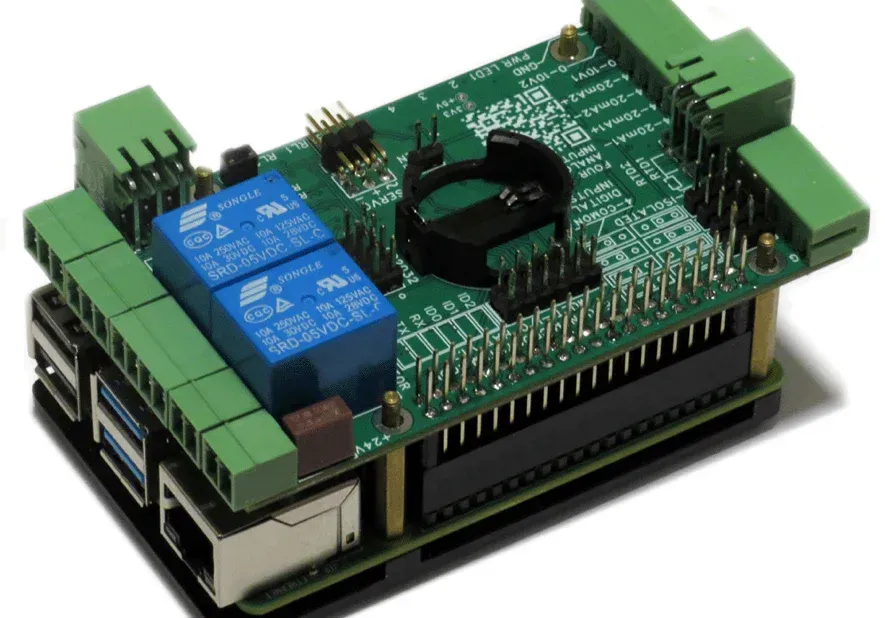

✓ 数字I/O板 提供额外数字输入/输出引脚,用于控制继电器、传感器和执行器,例如PiFace Digital或Automation HAT。

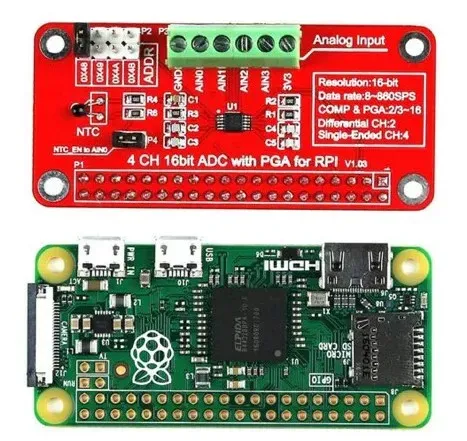

✓ 模拟I/O板 为树莓派添加模拟信号处理能力(原生不支持),关键于读取温度或压力传感器数据,例如基于ADS1115的ADC HAT。
✓ 继电器板 支持高压设备如电机或工业机械控制,例如PiRelay模块。
✓ 工业I/O板 专为恶劣环境设计,具备光隔离和过压保护功能,例如Sequent Microsystems Industrial HAT。
✓ 通信协议板 支持Modbus、CAN等工业协议,例如PiCAN2或RS485 HAT。
数字与模拟I/O模块功能
✓ 数字I/O模块 用于二进制信号设备接口,扩展数字输入/输出数量,兼容工业电压电平。
关键特性包括支持TTL(3.3V/5V)、12V和24V信号,控制继电器或LED设备,并提供光隔离防护。
✓ 模拟I/O模块 处理连续值信号如温度或湿度,配备ADC/DAC转换器,分辨率达10位或更高,确保精确测量。

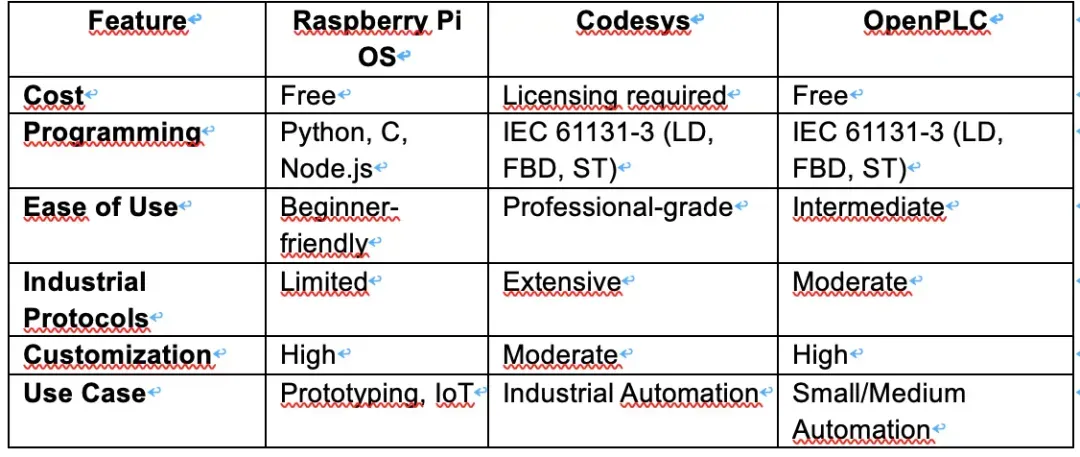

自动化平台对比:树莓派OS、Codesys与OpenPLC
树莓派OS概述 树莓派OS是该设备推荐操作系统,提供稳定运行基础。
Codesys概述 专业级PLC编程环境,支持IEC 61131-3标准语言如梯形图,可将树莓派转变为工业级PLC。
OpenPLC概述 开源PLC平台,兼容IEC 61131-3语言,是传统软件的经济替代方案。
开发环境整合:Python、Node-RED与MQTT
Python、Node-RED和MQTT共同构建灵活强大的自动化开发环境。Python凭借高级命令和丰富库(如RPi.GPIO)高效控制GPIO引脚,处理传感器数据;paho-mqtt库实现无缝MQTT通信。

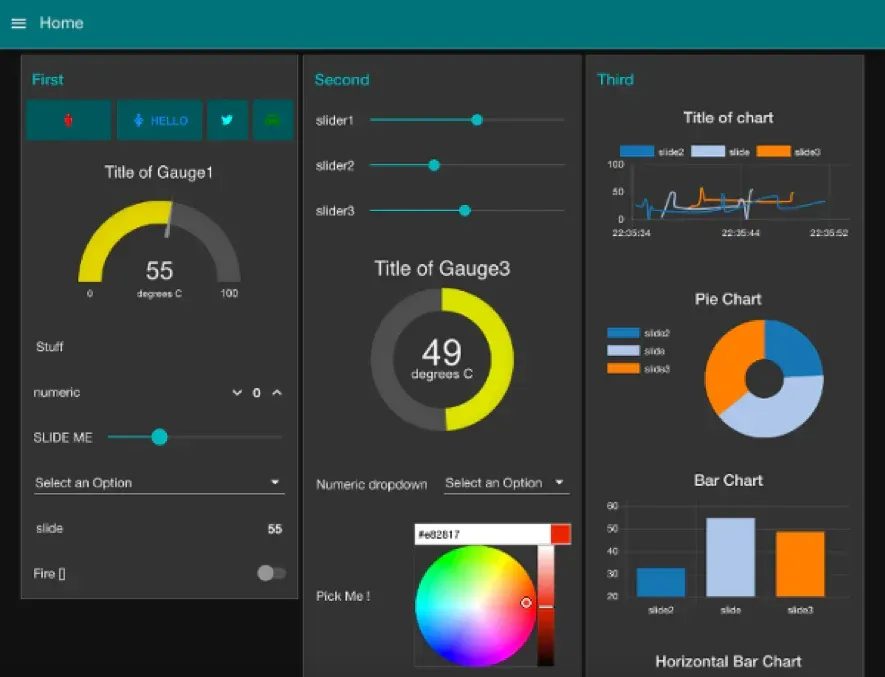

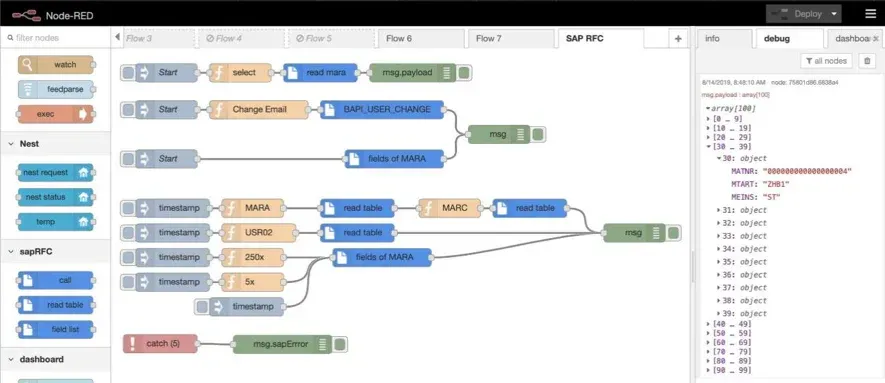

Node-RED提供可视化编程界面,通过拖放节点简化工作流设计,支持GPIO控制和云服务集成,降低编码门槛。

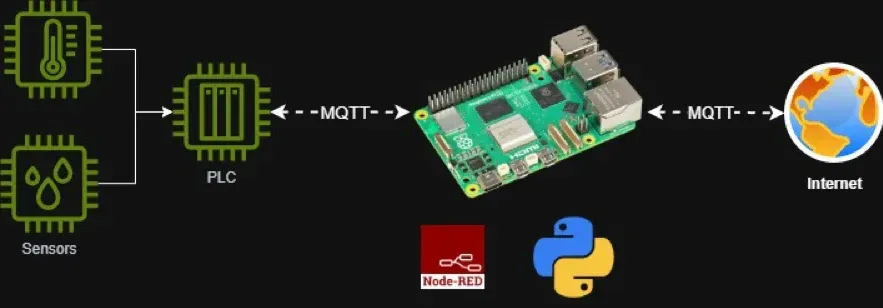

MQTT作为轻量级通信协议,采用发布-订阅模型,确保设备间高效实时数据传递,是物联网应用的理想选择。三者形成互补生态:Python处理硬件交互,MQTT管理通信,Node-RED整合可视化控制。例如,在家庭自动化中,Python读取传感器数据并通过MQTT发布,Node-RED订阅后触发设备响应。
该环境可扩展至复杂任务,Python提供深度功能,Node-RED增强易用性,MQTT保障无缝连接,适用于从原型到全规模系统的各类场景。
OpenPLC在树莓派上的软件配置指南
OpenPLC作为免费开源平台,可将树莓派转换为IEC 61131-3标准PLC。以下是详细安装与配置步骤。
准备树莓派:
硬件要求:树莓派(推荐3B或4代),16GB以上SD卡安装树莓派OS。
系统更新:执行完整系统更新。
安装依赖项:运行命令安装必要软件包。
sudo apt install git build-essential python3-pip apache2 php libmodbus-dev libsnmp-dev -y
安装OpenPLC:
克隆仓库:导航至主目录并克隆OpenPLC代码库。

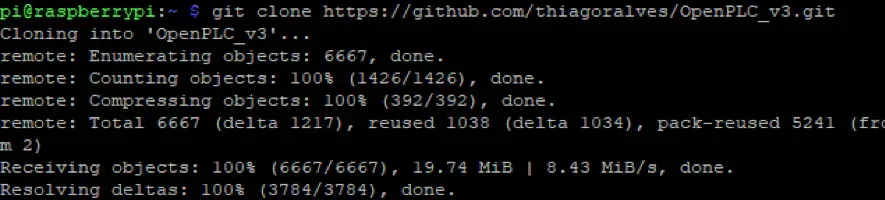

git clone https://github.com/thiagoralves/OpenPLC_v3.git
cd OpenPLC_v3
运行安装脚本:自动化设置过程。
sudo ./install.sh rpi
设置权限:确保GPIO交互权限。
sudo chmod a+rw /dev/mem

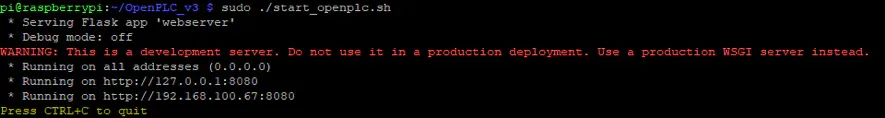

配置OpenPLC: 启动运行时:执行命令激活OpenPLC。
sudo ./start_openplc.sh

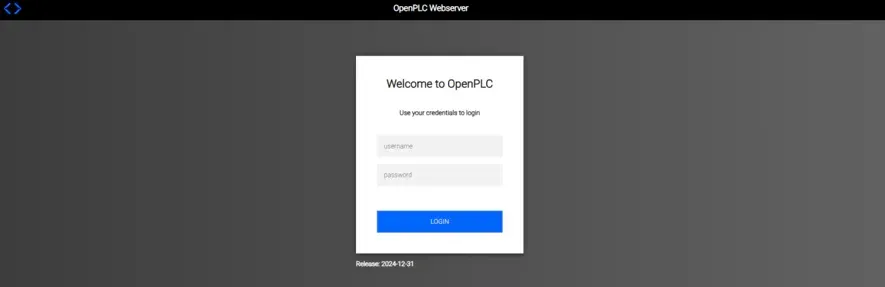

访问Web界面:通过浏览器输入http://<树莓派IP>:8080
进入控制台。
登录管理:默认凭证为openplc/openplc,建议在“设置”中修改密码。

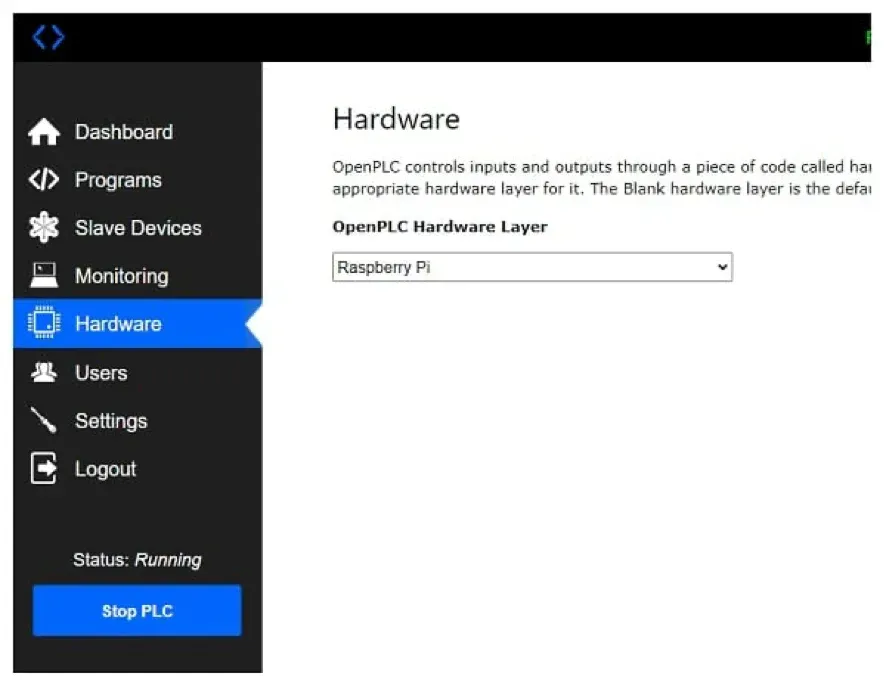

加载程序:在“程序”选项卡上传梯形图等格式文件,编译后部署。

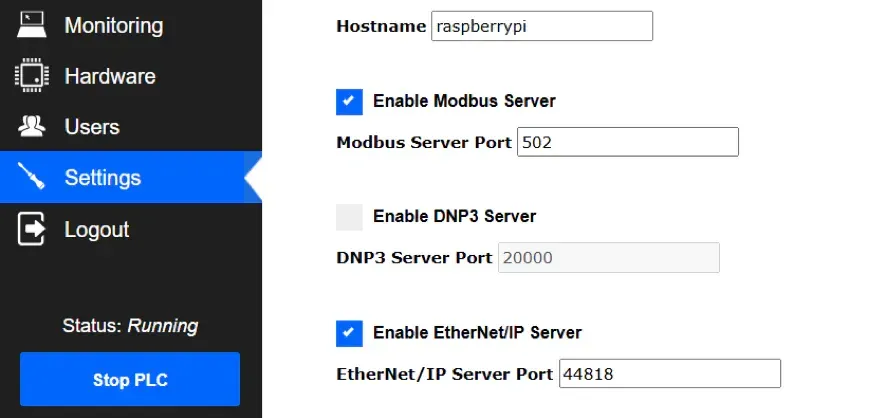

可选Modbus配置: 在“设置”中启用Modbus服务器,使用工具如modpoll测试通信。
故障处理:
Web界面问题:重启Apache服务。
sudo systemctl restart apache2
GPIO错误:检查引脚映射和权限。
程序异常:验证语法后再上传。
树莓派PLC的潜在限制分析
× 工业适用性挑战:树莓派缺乏工业级耐用认证,在恶劣环境中可靠性较低。 × GPIO扩展局限:原生引脚数量有限,需依赖扩展板应对复杂系统。 × 实时性能不足:实时响应能力不及专用PLC硬件。 × 软件稳定性风险:开源支持可能不如商业软件全面,功能更新较慢。
结论与未来展望
树莓派凭借低成本、高灵活性和开源兼容性,为自动化项目提供创新的PLC替代方案。虽然不适用于极端工业环境,但它成为原型设计、教育及中小型应用的理想平台。通过整合Python、Node-RED和OpenPLC等工具,用户可构建与物联网生态无缝衔接的定制解决方案。随着开源自动化技术演进,树莓派作为可编程控制器的潜力将持续释放,为爱好者、教育机构及创新企业创造无限价值。
