深入探索树莓派轻量级GUI开发:framebuffer原理与Raylib实战指南,实现无桌面环境高效应用构建

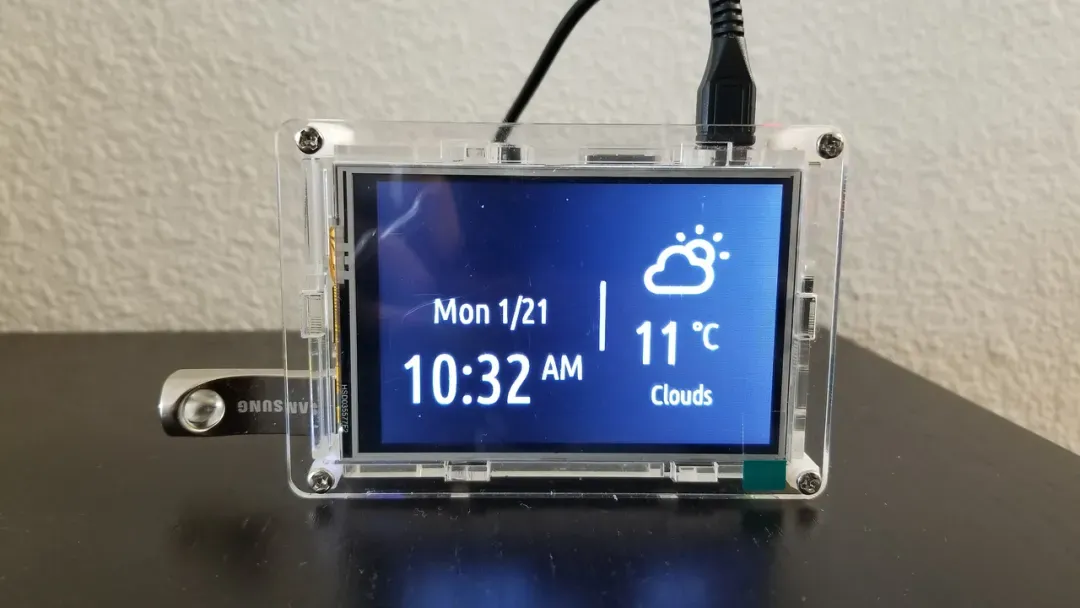

树莓派开发者们,大家好。本文将详细解析一种关键技巧:如何在不安装桌面环境的前提下,在树莓派上实现高性能GUI应用开发。这种轻量级方案能显著提升系统响应速度,同时保持图形界面的流畅性。


理解framebuffer:树莓派底层图形显示机制

首先需要深入理解framebuffer的核心原理。framebuffer本质上是Linux系统提供的直接图形显示接口,它如同一个基础画布,开发者可直接向其写入像素数据实现屏幕绘制。在树莓派平台上,HDMI输出对应/dev/fb0设备节点;若连接SPI接口屏幕,则系统自动生成/dev/fb1设备。使用SPI屏幕时,必须在/boot/config.txt中配置匹配的分辨率参数,避免画面比例失调现象。

framebuffer_width=480framebuffer_height=320

在/boot/config.txt文件中,创建自定义HDMI显示模式并同步分辨率设置至关重要。若需实现双屏异显,需特别注意以下配置参数的具体含义:

# LCD连接时系统生成双framebuffer:
## - /dev/fb0:HDMI输出端,支持硬件加速,推荐作为GUI主目标
## - /dev/fb1:LCD输出端
## 下方配置启用模式87,强制HDMI输出与LCD分辨率一致
## 配合raspi2fb工具可实现硬件加速输出镜像
​
hdmi_group=2  # 强制DMT模式(显示器标准)
hdmi_cvt 480 320 60 1 0 0 0
hdmi_mode=87

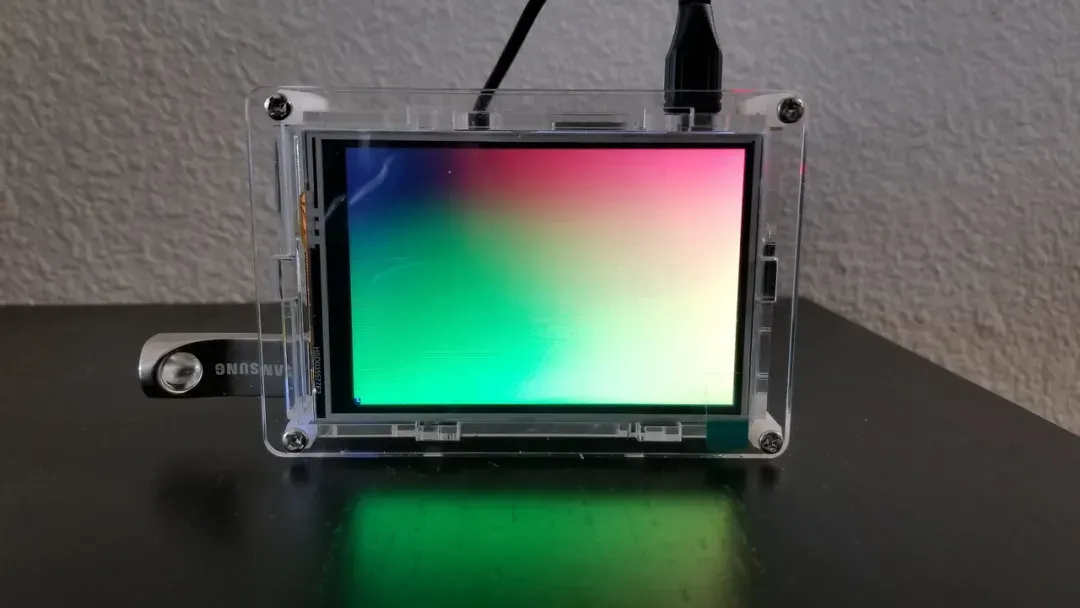

直接操作framebuffer:底层图形绘制技术

对于具备C语言开发能力的用户,可直接通过framebuffer进行像素级图形操作。此过程涉及使用ioctl系统调用获取画布基础参数(如宽度、高度、色深),随后向设备文件写入特定格式的像素数据。需注意不同显示设备(如HDMI与SPI屏)可能存在色深差异(通常32bpp vs 16bpp),这直接影响数据写入格式。以下是标准操作流程:

  1. 打开目标显示设备对应的/dev/fbX文件

  2. 通过ioctl调用获取framebuffer技术参数

  3. 根据色深要求写入二进制像素数据

需要特别强调的是:访问framebuffer需root权限(可通过sudo临时解决),长期方案是将用户加入video组。当前推荐阅读Linux framebuffer专业指南以掌握细节实现。


多屏同步技术:raspi2fb的帧缓冲镜像方案

当系统存在多个framebuffer(如HDMI+SPI组合)时,raspi2fb工具可实现实时画面镜像。该工具将源framebuffer内容精确复制到目标设备,但必须预先确保分辨率完全匹配。权限问题是常见障碍:framebuffer设备默认归属root用户组:

$ ls -l /dev/fb*
crw-rw---- 1 root video 29, 0 Jan  1 22:48 /dev/fb0
crw-rw---- 1 root video 29, 1 Jan 13 21:52 /dev/fb1

通过用户组权限配置可解决此问题(示例命令):

usermod -a -G video avik

当控制台与GUI应用分别输出到不同framebuffer时,可能出现文本光标残留。解决方案是动态切换控制台输出目标:

con2fbmap 1 0   # 控制台切换至fb0
raspi2fb        # 启动fb0到fb1镜像
# 在独立终端运行fb0应用
con2fbmap 1 1   # 应用结束后切回fb1

注意con2fbmap同样需要video组权限支持。

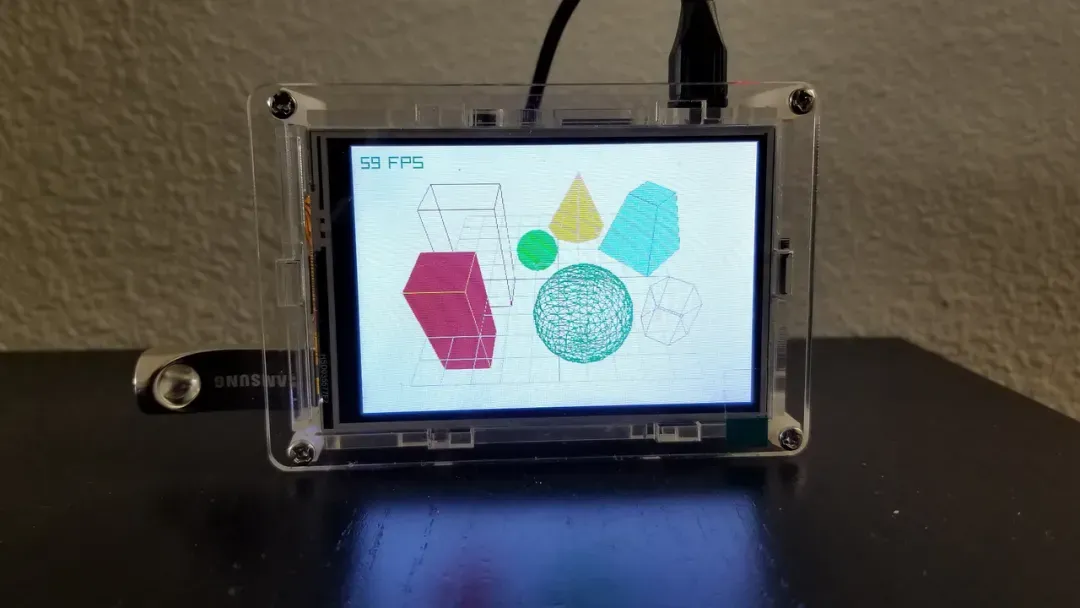

Raylib框架:跨平台GUI开发高效解决方案

Raylib作为轻量级图形库,彻底简化了framebuffer直接操作流程。其硬件加速特性大幅提升渲染性能,且具备显著优势:

  • 多平台兼容:支持本地开发后无缝部署至树莓派

  • 零外部依赖:编译过程高度简化

  • 功能完备:内置文本渲染等核心组件

  • 资源占用优化:合理控制CPU使用率


Raylib编译配置:关键参数调优指南

树莓派平台部署需从源码编译Raylib。重点在于修改配置实现CPU优化:默认"忙等待"模式将导致100% CPU占用,需在src/config.c中注释特定行启用"睡眠等待":

// 注释以下行禁用忙等待:
#define SUPPORT_BUSY_WAIT_LOOP

此修改可使CPU占用降至1-3%。编译时需配置关键参数:

CFLAGS = -std=c99 -D_DEFAULT_SOURCE  # C语言标准与Linux兼容
INCLUDE_PATHS = -isystem$RAYLIB_PATH/src \
                -isystem$RAYLIB_PATH/src/external \
                -I/opt/vc/include \
                -I/opt/vc/include/interface/vmcs_host/linux \
                -I/opt/vc/include/interface/vcos/pthreads
LDFLAGS = -L$RAYLIB_PATH/src -L/opt/vc/lib
LDLIBS = -lraylib -lbrcmGLESv2 -lbrcmEGL -lpthread -lrt -lm -lbcm_host -ldl

最终编译指令:

gcc -o app app.c $CFLAGS $INCLUDE_PATHS $LDFLAGS $LDLIBS

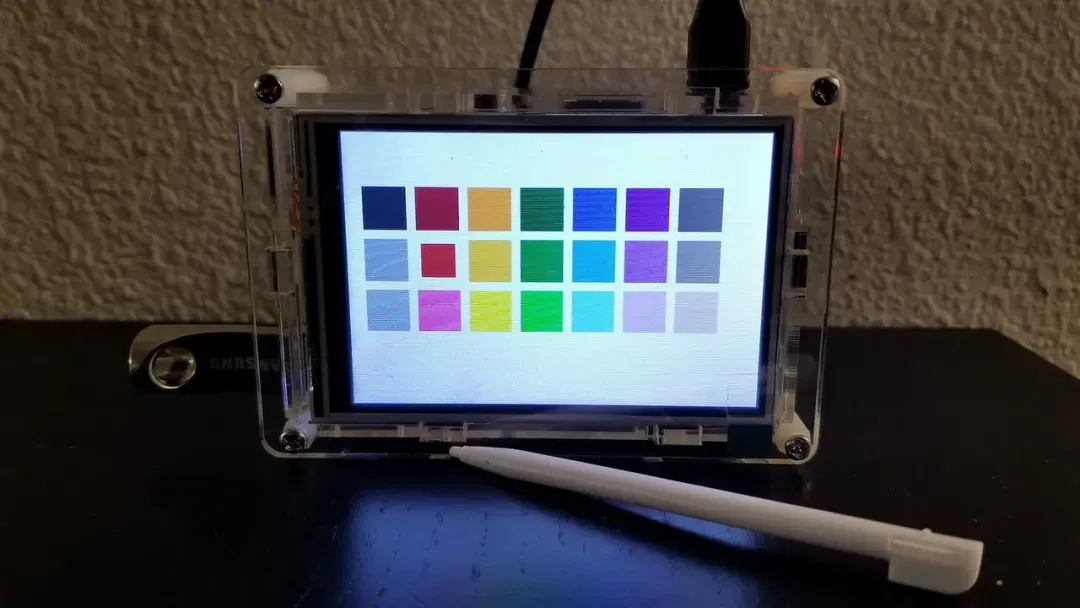

触摸屏精准校准:tslib配置全流程

SPI触摸屏需通过tslib实现坐标映射校准。首先解决设备权限问题:触摸事件文件默认受限:

$ ls -l /dev/input/event*
crw-rw---- 1 root input 13, 64 Jan  1 22:48 /dev/input/event0

将用户加入input组获取权限:

usermod -a -G input avik

由于系统仓库版本过旧,需源码编译tslib:

sudo apt install automake libtool
git clone git://github.com/kergoth/tslib.git
cd tslib
./autogen.sh
./configure
make
sudo make install

校准与事件流创建需执行以下命令序列:

# 校准执行
sudo LD_LIBRARY_PATH=/usr/local/lib \
    TSLIB_FBDEVICE=/dev/fb1 \
    TSLIB_TSDEVICE=/dev/input/event0 \
    TSLIB_CALIBFILE=/etc/pointercal \
    TSLIB_CONFFILE=/etc/ts.conf \
    TSLIB_PLUGINDIR=/usr/local/lib/ts \
    ts_calibrate

# 测试验证
sudo LD_LIBRARY_PATH=/usr/local/lib \
    TSLIB_FBDEVICE=/dev/fb1 \
    TSLIB_TSDEVICE=/dev/input/event0 \
    TSLIB_CALIBFILE=/etc/pointercal \
    TSLIB_CONFFILE=/etc/ts.conf \
    TSLIB_PLUGINDIR=/usr/local/lib/ts \
    ts_test

# 创建新事件流
sudo LD_LIBRARY_PATH=/usr/local/lib \
    TSLIB_FBDEVICE=/dev/fb1 \
    TSLIB_TSDEVICE=/dev/input/event0 \
    TSLIB_CALIBFILE=/etc/pointercal \
    TSLIB_CONFFILE=/etc/ts.conf \
    TSLIB_PLUGINDIR=/usr/local/lib/ts \
    ts_uinput -v

最终生成的/dev/input/eventX文件将自动被Raylib识别启用。


通过上述技术组合,开发者可在树莓派上构建资源占用极低的GUI应用,完全规避传统桌面环境带来的性能损耗。这种方案特别适合嵌入式显示终端、工业控制面板等场景,欢迎在技术社区持续交流实践心得。
